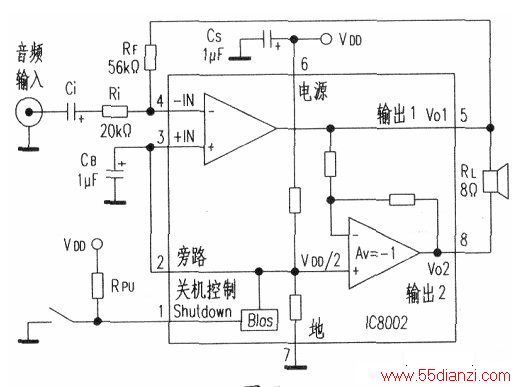

该音箱由音频功放IC-8002为核心组成，其内部电路结构、各个引脚功能和典型应用电路见下图所示。8002是将两个OTL电路桥式连接为BTL方式的音频功放，采用SOP8封装，最大输出功率为2W(3Ω/5V)，最小输出为1.2W，工作电压为3～5.5V，应用时只要几个外围元件就可组成音频功放电路，适合由电池或USB供电的便携式或袖珍式电子产品，目前已获较广泛应用。
由下图可见，这个电路其实和LM4890的典型应用电路基本相同，8002的各个引脚排列功能和LM4890也一样，因此只要两者封装相同或相似，就可以直接互换，当然某些电气特性会有所差异，有些电路则需作些小改动。
