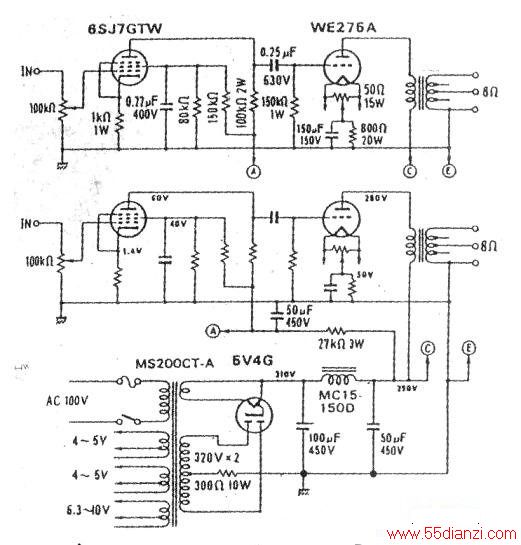

下图为上世纪末国外音响刊物推出的WE275AA1类功放的电路。按图示应用值板压225V～250V时，板极输入功率约为15W，则可输出4.5W最大功率，板效率可达到32%左右。以此而言属WEC功率管特有之优势。与之相比RCA同类管45则几只有18.8%，2A3也不过达到23.3%。
图中的两声道放大器由两级组成，各级为WE275A，组成A1S输出级。板极有效电压250V，阴级自给偏压50V，阴极电流约50V/8250=60mA。此状态下WE275A栅极驱动信号最大值为50VP-P，输出最大功率可达4.5W。前级放大器由五极管6SJ7组成电压放大器，按图示元件数据，其最高开环增益可达到近100倍。由274A输入/输出特性可知，当输出额定功率3.5W时，栅板驱动信号信为35VP-P附近（由测试结果图C所示），所以在前置级中加入约-7dB左右电流负反馈。此举不仅可使有效增益适度降低避免275A输入过荷失真，同时可降低前级放大器的失真，改善大信号输入的削波失真。实际调整时，可攻变前级RK=1～2KΩ，用以改变负反馈量，使275A有适当的驱动信号。
整机电源由5V4G组成全波整流。为了改善滤波效果，输入滤波电容为100U表1：小功率三极管的应用数据F，远超过5V4G的规定。为限制充电电流，在高压电路中串接了300010W的电阻。改变此电阻值可使WE275A板极供电电压不大于290V，实效极压不大干250V。

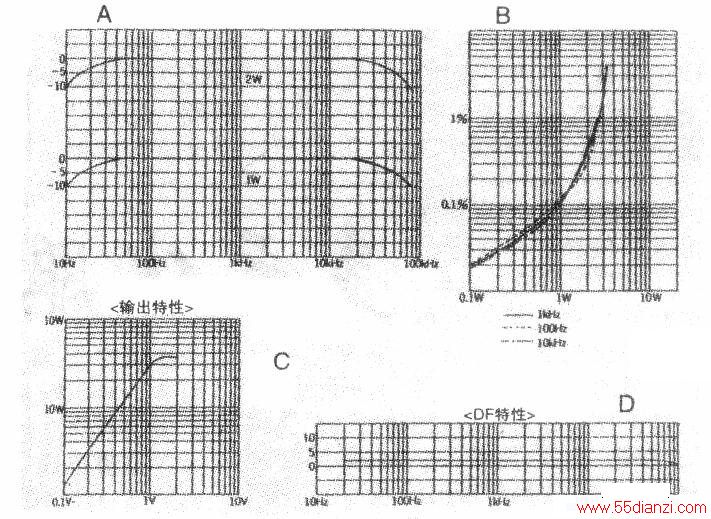

下图A～D为本机检测结果，A图为频响检测当输出1W时为20H2～20KH2-3dB，下图B为输出有效功率和失真度的相关性，当频定输出功率超过2W时非线性失真达1.8%，且随输出功率逐步增大失真度呈直线上升，达到最大输出功率时将使THD%超过5%。下图C为输入输出特性输出2W时输入信号约为0.25Vrms。需注意的是上述测试结果约与输出变压器的品质量相关。图中输出变压器为日本产商品FW20S，其规格为容量20W，初级电感量是当初级电流为100mA时大于12H，初级电流为30mA时大于18H，初级绕组直流电阻值为120Ω。
功率损耗不大于一0.5dB，初/次级阻抗比为3.5K/8Ω。如自制可选用24mm×35mmEI铁芯，初次级匝数比取22：1，初级可用φ0.15mm漆色线绕2000匝，次级8Ω可用φ0.64mm线续90匝，此表245系列力功率三极功率管类三极管内阻低，对负载阻抗要求不十分严格，故实际应用中也可以用2A3单端输出变压器直接代用，对失真度、输出功率影响都不大。
