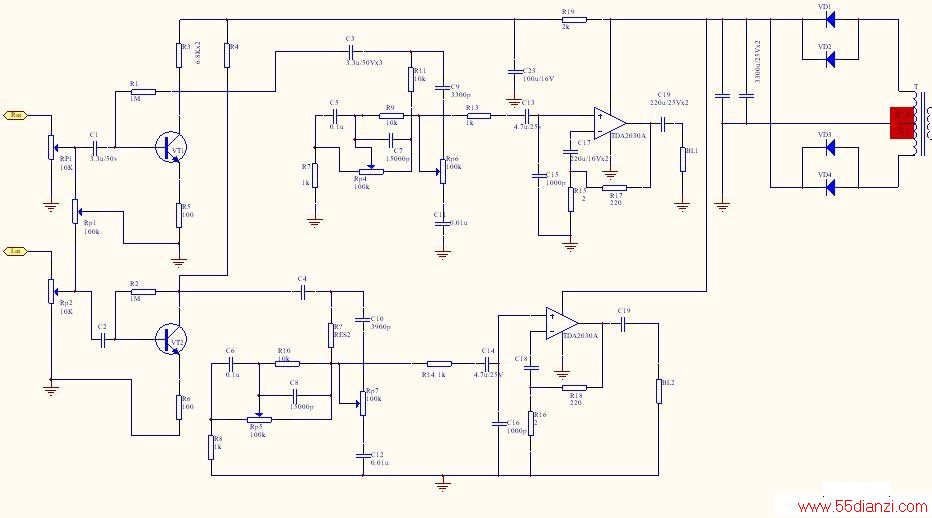

该电路采用集成电路TD2030A和两只三极管9013或MA42组成30W2高保真功率放大电路。
调节电位器RP1,可调节右声道音量效果。
调节电位器RP2,可调节左声道音量效果。
调节电位器RP3,可调节左右声道平衡度。
调节电位器RP4,可调节右声道低频信号效果。
调节电位器RP5,可调节左声道低频信号效果。
调节电位器RP6,可调节右声道高频信号效果。
调节电位器RP7,可调节左声道高频信号效果。
