电子分频器电路

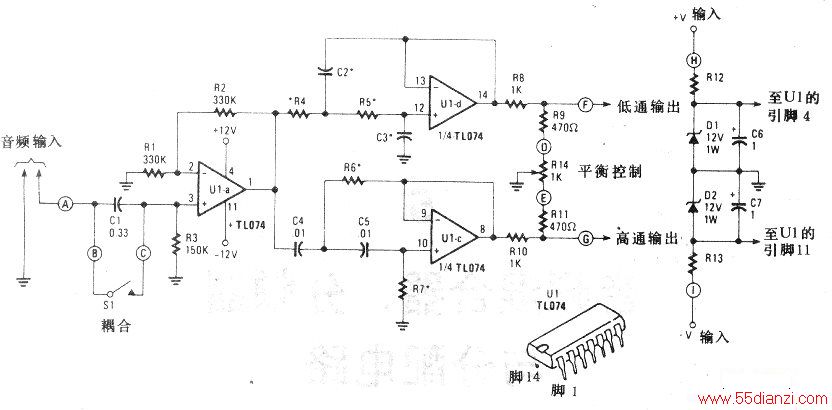

　　诸如混合器、前置放大器、均衡器或录音机之类音频源给电子切换电路输入端馈送信号。这种信号或者交流耦合到，或者直流耦合到缓冲放大器U1a的非反相输入端，视开关S1的设定而定。U1a是得克萨斯仪器公司制造的TL074型低噪声四重双极场效应管运算放大器的一部分。这一级的增益为2，其输出既分配给一个低通滤波器（由R4、R5、C2、C3与运算放大器U1d组成），又分配给一个高通滤波器（由R6、R7，C4、C5与运算放大器Ulc组成）。两者均为12dB/倍频程的巴特沃斯滤波器。之所以选用巴特沃斯滤波器响应特性，是由于它能在衰减与相移响应特性之间取得最佳的折衷。电容与电阻的数值将随你的设备使用的选定分频器不同而异。两个滤波器的输出均馈给由R8、R9、R10、R11及平衡电位器R14构成的平衡网络。平衡电位器R14调到其中间位置时、高、低通滤波器通带内的增益均为1。电子切换电路的直流电源由R12、R13与D2稳压，并由C6、C7去耦。
