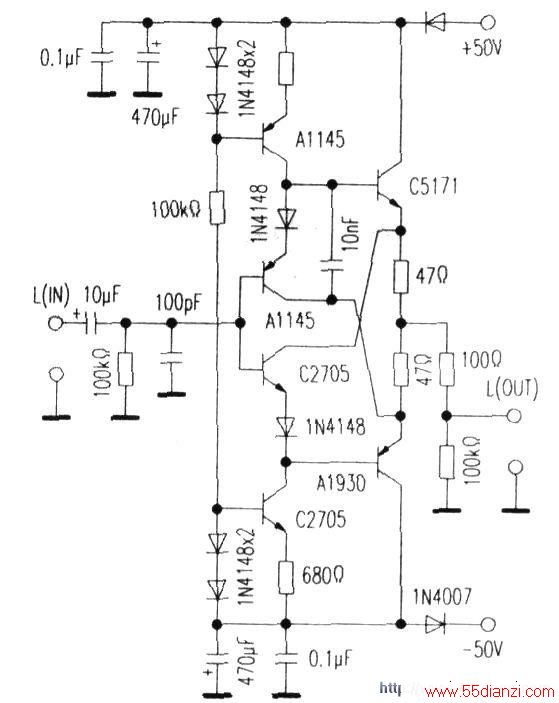

此电路可工作于较高的电压。若短路两只1N4148，就与我们熟悉的HDAM—SA模块电路相同。可用于低电压。笔者在很多音响电路中都加入了阻抗变换器。包括胆机电路。这种看似可有可无的电路，初看似乎多余，但用过后会发觉它对音质改善明显。本来阻抗变换器的作用就是各段电路工作在最佳状态。以便能听到更多的声音细节。
把前级信号倒相，得到正相与反相两个信号。若采用LME49810制作的BTL功放，业余条件也能制作出1000W（4Ω）的专业功放。
一般而言。功放后级采用多对功率管并联可增加低频厚度。初学者若配管困难，可使用一对大功率管。若制作低成本小功率功放。可用电子管电压放大级直接驱动0dB电流放大级。
