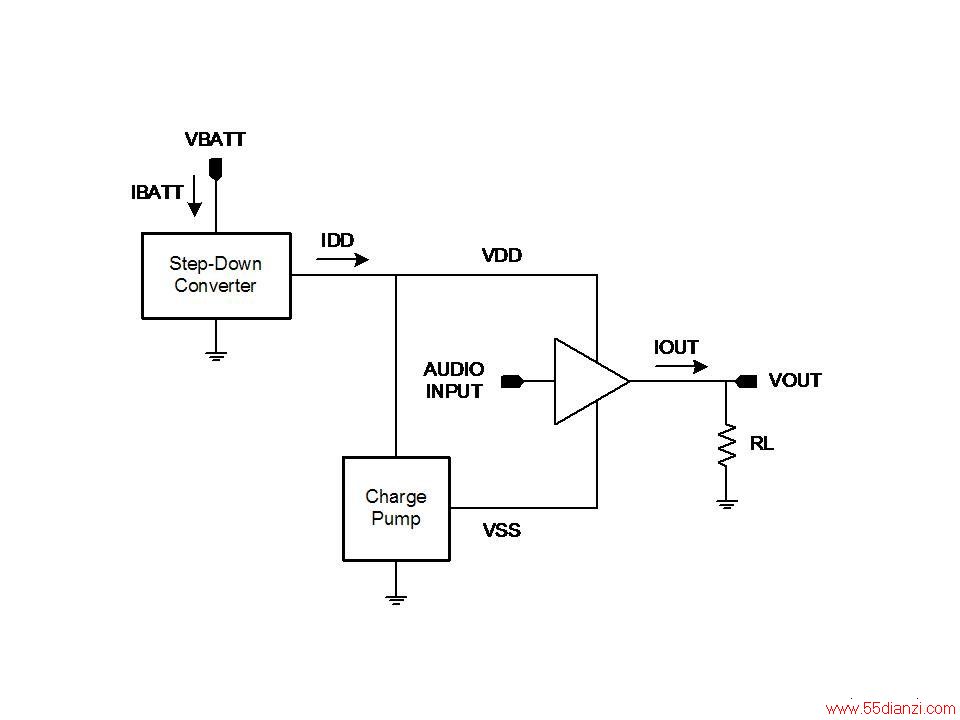

图 8. 含电荷泵步降转换器的 G 类接地置中耳机简化示意图
这类解决方案的主要缺陷是电荷泵的效率极差，而且这类解决方案无法令电池使用时间延长。较好的做法是整合 DC/DC 步降转换器，以有效降低装置的内部电源电压，并减少电池电流。
图 9. 含 DC/DC 步降转换器的 G 类接地置中耳机简化示意图
图 9 显示 G 类接地置中耳机简化示意图。假设放大器的静态电流远小于流向负载的电流，即可推估电池电流是输出电流的分数 (见等式 4)。同样地，随着音频的变化，整个输出 FET 的电压降幅也会变动。此装置的功率损耗是电压降幅乘以电池电流 (IBATT) 的分数 (VDD/VBATT) 所得的乘积，因此，此装置将散失较少的功率。
(等式 4)
使用此解决方案的 G 类 DirectPath 耳机放大器为 TPA6140A2。此解决方案需要将外部电感用于步降转换器，但是，由于输出电流相当小，而且降压转换器的切换频率相对较高，因此可使用相当小的芯片电感，也就是 2.2uH 、 800mA 的 0805 尺寸电感。这能够使解决方案的效率提高，而没有上述电荷泵方法的电路板空间不足的缺点。
AB 类及 G 类接地置中架构的电池使用时间比较
为证实 G 类 DirectPath 耳机放大器的效率优于传统 AB 类解决方案，我们在实验室进行了一项测试。图 10 是一般接地置中耳机与 TPA6140A2 的比较。其中，两个放大器都接上充满电力的锂离子电池。音频输入来自 PC，而输出驱动各个 32Ω 耳机。两个放大器持续播放相同的音频，而且以固定间隔测量电池电压。
下图的 Y 轴表示电池电压，X 轴表示时间。绿线表示一般的接地置中耳机放大器，蓝线表示 G 类耳机放大器。

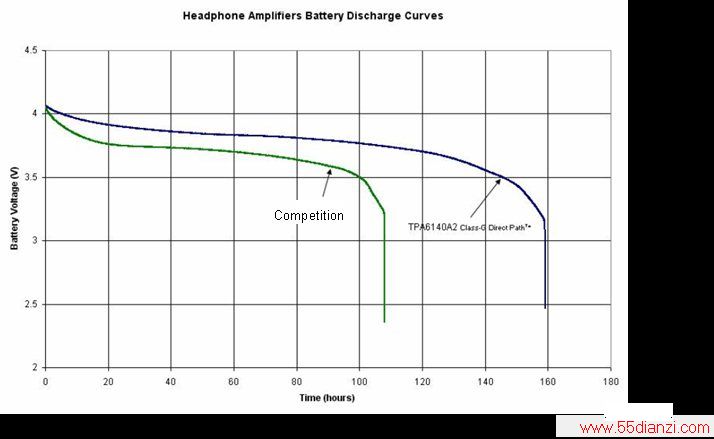

图 10. AB 类与 G 类接地置中耳机放大器的比较
相较于 AB 类 DirectPath 实作，TPA6140A2 可延长 50 小时或 45% 的电池使用时间。
对于耳机放大器效率而言，必须考虑整体的系统功耗。举例来说，当今耳机的输出功耗远低于 MP3 编译码器的功耗。在未来，当这类编译码器功能提升到下一个制程技术节点时，该功能的功耗将进一步降低，但耳机放大器的输出功耗需求则不会降低。这表示，耳机放大器的效率将在下一代平台中扮演更重要的角色。图 11a 至 11b 阐明了这一点：
图 11a.当今MP3 播放电流耗用量的范例
图 11b.两年后 MP3 播放电流耗用量的范例
图 11a 显示 G 类耳机放大器的平均电流耗用量大约是应用处理器的 10%。然而，几年后，当应用处理器电流降低至大约 10mA 时，G 类耳机放大器的电流耗用量将约为 现在的30%。
结论
电池使用时间一直是便携式应用的重要课题。相比含输出 DC 阻隔电容的传统 AB 类放大器，接地置中耳机放大器的音频性能较佳，但是因为需要使用电荷泵而使得效率降低。只有在信号强度需要进行切换时，才会切换两个以上的电压电源轨，使得 G 类放大器能够提升效率，也减少了不必要的功率损耗。TPA6140A2 等 G 类 DirectPath 耳机放大器结合了接地置中耳机放大器及 G 类放大器的优点。这能够有效降低不必要的放大器功率损耗，最终使得电池使用时间延长。
