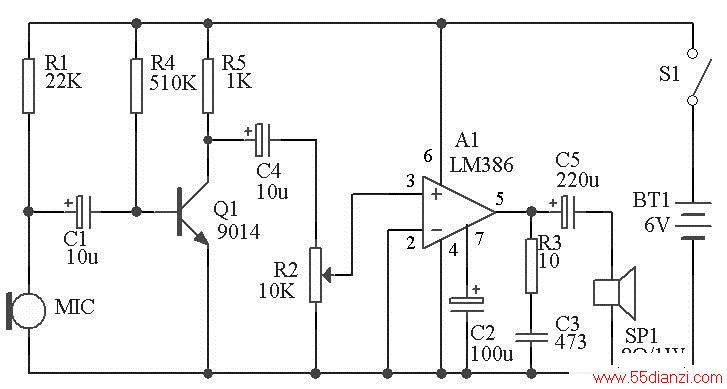

该电路由两级组成，前级为基本的三极管放大电路，后级是以美国国家半导体公司生产的LM386为核心的功率放大。
LM386是一低种低电压通用型集成功率放大器，直流电源电压范围4-12V，额定功率为660mW，输入阻抗50KΩ。
电路极为简单，其中C2为滤波电容，用以滤除电源中的干挠。R3和C3为频率补偿网络，用以抵消扬声器音圈电感在高频时产生的不良的影响，改善放大电路的高频特性和防止高频自激。
