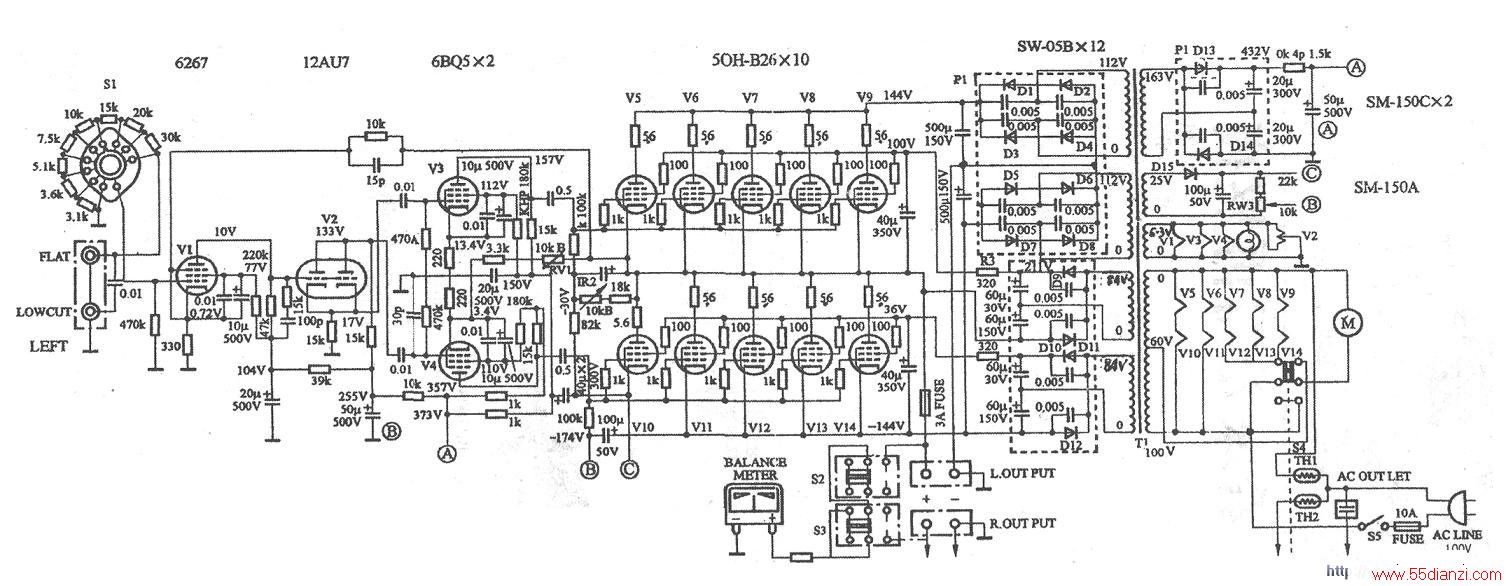

下图为近年国外开发的一款OCL胆机——TechnICs20A型胆功放。
20A型输出级采用10只50HB26功率管作SEPP并联推挽输出级，50HB26灯丝适合串联供电，其灯丝电压为50v，板压最高可达350V板耗14W，原用于无变压器的电视机扫描输出级，具有低电压、大电流特性。在20A功放中以正负144V双电源供电，接成SEPPOCL电路．50HB26采用典型的五极接法，第二栅极采用约200V供电电压。因为第二栅极电流不大，所以采用84V交流电组成全波倍压整流，输出约200V的直流电压。第二栅极供电负极必须接入相应输出管的阴极，因此，上下两臂输出管两组第二栅极电源参考点不同，所以采用两组独立的AC84V绕组和倍压整流电路。
输出级采用固定栅负压供电，电源变压器次级AC25V电压，由D5半波整流、电容滤波后输出35V电压，其正极端C接人放大器下臂输出管的阴极。由于阴极电位为-144V．故栅负压供电负端对中点电压（图2中B点）标为一174V。需注意，此电压只是对中点测量值，实际加到V10—V14栅极到阴极间的栅负压最低只有一35V。调整电位器RV3，可使V10～V14栅负压在-23.4—33V之间改变，使两管板流平衡。
上臂输出管V5—V9由下管阴极-144V供电，经82kΩ电阻、VR2、18kΩ电阻分压，由VR2调整得到栅负压，分别调整VR2、VR3，可使两臂阴极电流相等．中点电压为ov。为了避免多只高跨导五极管并联产生振荡，在每管板极引线端接入5.6Ω电阻，第二栅极串联接入lOOΩ电阻，第一栅极接人lkΩ,电阻作为隔离电阻。
为了调整两臂静态平衡，放大器设有平衡指示计，实际是一只可测正负电压零点在中点的直流电压表，通过开关S2和S3分别指示左右声道的平衡。该机电源部分除正负144V供电和两组第二栅极供电、栅负压供电以外，还由次级AC167V倍压整流，输出约370V的8+2前级放大器供电。
前级驱动级V3、V4为高跨导五极管6BQ5（国产6P14与之相同），组成对称的驱动放大器。
6805为高跨导五极输出管，20A型放大器为ABI类输出级．故无需驱动功率，因此，6805采用较大阻值(15kΩ)的板极负载电阻，同时选择较低的第二栅极电压，以降低板极电流，使负载电阻上压降减小。此状态下，6805完全工作在小功率电压放大状态。即使如此，6BQ5的高跨导特性仍可使其有较高的电压增益和较大的动态范围。在该机中，6805的板极供电电压为350V．第二栅极电压为112V．板极电流为14mA左右，本级开环增益约135倍，最大输出信号电压峰值可达lOOVp-p。
驱动级之前由双三极管12AU7并联组成长尾式倒相器，使电子管有效跨导提高，有利于长尾式倒相器的平衡。长尾式倒相器与五极管6267采用直接耦合．6267与欧洲的EF86完全相同。用图示元件数据，开环增益可达60倍以上，输入信号电平在200mV以下，可输出近15Vp-p的电压，非线性失真度小于3%。本级的输入电平控制采用可调电阻分压器，避免电位器产生的噪声。电阻分压器按预定的电平衰减比设定，且保持较高精度，可称名机中的一绝。
该机输出级工作于五极管状态，额定输出功率时末级放大器栅极驱动电压仅2x28Vp-p，且无本级负反馈，虽然50HB26内阻较低，但其线性失真度仍在8%以上。前级放大采用五极管的结果也有较大的非线性失真度，唯一的优势是使放大器具有高增益特性，给施加大剂量负反馈创造了条件。
本级采用了两组负反馈，其一是从输出端到驱动级6805阴极间的电压负反馈，调整VR1可使负反馈量设定为-18dB．同日0由输出端到前置级6267的阴极间引入的大环路电压负反馈，进一步改善输出级和整个放大环路的性能。
小剂量的大环路反馈和大剂量的局部反馈相结合，有利于放大器的稳定，可使输出级负反馈量的上限值达到20dB以上，而不易产生潜在自激的危险，同时可避免采用单独大剂量、大环路负反馈所遇到的调试上的困难。此种负反馈电路的结构，即使采用多达三级五极管放大器，也可以通过提高负反馈量的方式改善性能。
Technics20A型，给放大器中采用多极管开辟了最佳的方案，只要合理调试，效果并不亚于全三极管的HI-FI放大器。但问题是，此方案的调试远比采用低内阻三极管麻烦得多。该机电路设计采用50HB26，国内极少见，可以选用老式功率管50L6。如选用其他型号的五极输出管，则应注重其板极电压以200V为限，如电视机行输出管6KD6、6HB6等低板极电压功率管，否则采用串联供电SEPP．电源部分设计、元器件选购都比较困难。
