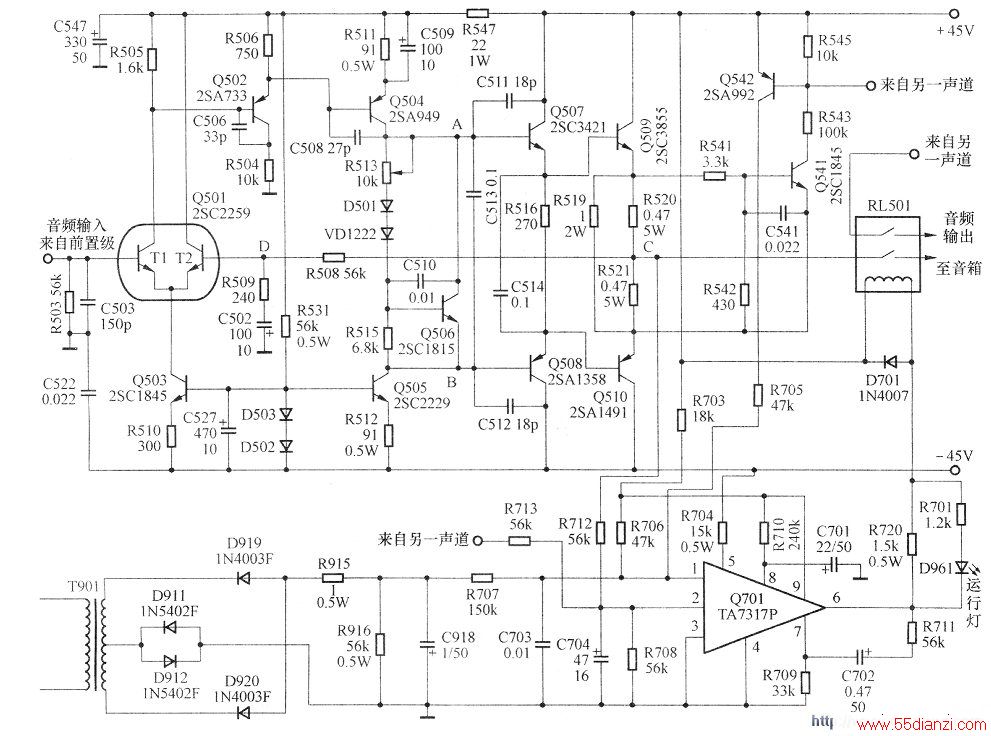

高保真功放电路及扬声器保护电路是AV功放机中的重要组成部分，由于这部分电路工作在高电压、大电流状态，所以故障率非常高，再加上这部分电路结构复杂、电路新颖，所以检修难度也很大。为了帮助广大家电维修人员正确理解高保真功放电路及扬声器保护电路的工作过程，提高检修效率，这里以安桥A8150SM功放机为例进行分析，望大家能举一反三。安桥A8150SM功放机的功放电路及扬声器保护电路如下图所示(图中元件序号为原图标注序号)。
一、功放电路
功放电路由Q501-Q510共10个管子组成，分输入级、中间级、推动级和输出级共四级。
1.输入级
Q501和Q503构成输入级，该级的主要任务是抑制零点漂移，防止因零点漂移而带来的噪声现象。由于高保真功放电路的频率响应要求达到20Hz-20kHz，从而决定高保真功放电路的级间必须采用直耦方式，直耦方式的最大缺点是易产生零点漂移。
为了克服零点漂移，高保真功放电路几乎毫无例外地选择了差动放大器来担任输入级。
Q501是一个孪生管，其内部包含了两个性能及参数完全一样的NPN管，这两个管子构成差动电路。Q503与D503、D502构成一个恒流源，该恒流源充当Q501的射极电阻。由于恒流源具有静态电阻小、动态电阻大的特点，对共模信号具有极强的反馈作用，因而能有效抑制零点漂移。
2.中间级
Q502和Q504-Q506构成中间级，该级的主要作用是对音频信号进行电压放大。Q501输出的音频信号先由Q502缓冲送入Q504的基极。Q505和D503、D502构成一个恒流源，该恒流源充当Q504的集电极负载电阻。由于恒流源的动态电阻大，利用它作负载电阻，能使电路具有很高的电压放大倍数。Q506构成“Ube”放大器，其作用是在A、B两点之间建立一个稳定的直流电压UAB,UAB的大小可由下式来确定。
Uab=0.7R513/R515+2.1将R513和R515的值代人上式，可得UAB的最大值为3.1V，最小值为2.1V。
也就是说，调节R513时，A、B两点之间的直流电压可在2.1V-3.1V的范围内变动。在维修时，应将A、B两点之间的直流电压调到2.5V即可，这样就能确保Q507-Q510在静态时恰好工作于微导通状态，以克服交越失真的现象。由于“Ube”放大器的动态电阻与恒流源的动态电阻相比可以忽略不计，故可以认为A、B两点之间没有信号压降，即A、B两点的信号完全一样(一般来说，A、B两点之间还接有一只较大的电容，也能保证A、B两点的信号一样)。
由上可知，“Ube”放大器具有两大优点：一是能在A、B之间建立起一个合适的静态电压，以防止交越失真的产生；二是能确保A、B两点的信号波形一样，使后级电路的上、下两臂得到相同的驱动信号，提高电路的对称性。正因为如此，“Ube”放大器在高保真功放电路中得到了广泛应用。
3.推动级
Q507和Q508构成推动级，其主要任务是对信号进行电流放大，以推动输出级工作。Q507和Q508属互补对称放大器，各放大半周信号。在输入信号为正半周时，Q507工作，对正半周信号进行电流放大；当输入信号为负半周时，Q508工作，对负半周信号进行电流放大。为了防止高频寄生振荡的产生，Q508和Q507的基极和集电极之间接有防振电容(C51l.C512),4.输出级Q509和Q510构成输出级，其主要任务是对信号进行功率放大。Q509和Q510属互补对称放大器，各放大半周信号。为了改善放大特性，在两管的射极接有电流负反馈电阻R520和R521。设计电路时，要求输出级的上、下两臂完全对称，故C点的直流电压为OV。Q509、Q510输出的信号经继电器开关送至音箱。
4.输出级
与输入级之间设有级间负反馈电路，由R508、R509、C502构成，它将输出级中点(即C点)的信号反馈到输入级，这样不仅能改善整个放大器的特性，还能展宽频带。另外，它还将C点的直流电压反馈至输入级，这样可稳定C点的直流电压。例如：当某种原因(如温度升高)引起C点直流电压升高时，D点电压也必上升，T2导通加强，T1导通减弱，其集电极电压上升，Q502射级电压也上升，A点电压下降，Q507射级电压也下降，C点电压也跟着下降。由于负反馈的作用，能使C点的直流电压总是稳定在OV。
二、扬声器保护电路
扬声器保护电路以Q701(TA7317P)为核心构成，具有偏零保护、过流保护、开机/关机保护等功能。
1.TA7317P介绍TA7317P是日本东芝公司推出的扬声器保护电路，其内部结构如图2所示，各脚功能如下：1脚：过载/过流检测端。当该脚电压高于0.75V时，保护电路动作，继电器释放。2脚和3脚：
直流电压检测踹，用于检测功放电路输出级的中点电压。当2脚电压高于0.7V或低于-0.7V时，保护电路动作，继电器释放；当3脚电压低于-0.7V时，保护电路也动作，继电器释放。4脚：接地端。5脚：负供电端，典型值为-0.75V。6脚：继电器驱动电路输出端，最大驱动电流可达l30mA。正常工作时，继电器驱动电路导通，6脚有较大的电流流入，外部继电器吸合。
一旦保护电路动作，继电器驱动电路立即截止，6脚电流为OA，继电器释放。7脚：泄放端子。若将该端子经电阻(l0kΩ)接6脚，则保护电路动作后，电路将总是处于保护状态，即使各检测端子的电压恢复正常，电路也不会脱离保护状态。若将7脚接地或经RC串联网络接6脚，则保护电路动作后，只要各检测端子电压恢复正常，电路就会自行脱离保护状态。此时，7脚外部RC电路的时间常数将决定电路脱离保护状态所需的时间，RC时间常数越大，电路脱离保护状态所需的时间就越长。8脚：开机延时端子，当8脚电压达到1.3V后，内部继电器驱动电路才导通，继电器才会吸合。8脚外部接有RC电路，RC时间常数决定开机延迟时间，计算公式为：T=0.54RC。
9脚：正供电端，典型值为3.1V。
