AV功率放大器工作原理分析

AV功率放大器工作原理分析

点击数:7791 次   录入时间:03-04 11:36:20   整理:http://www.55dianzi.com   音频功率放大-放大器

  1.AV功放的功能

  AV功放的主要功能是完成对众多的视、音频输入信号的选择,对编码信号的解码,对声音信号进行DSP处理,完成声场模式的变换和其他智能化控制,并且对解码输出的多声道信号进行功率放大,推动扬声器发出影院的声场效果。

  2.AV功放的结构原理

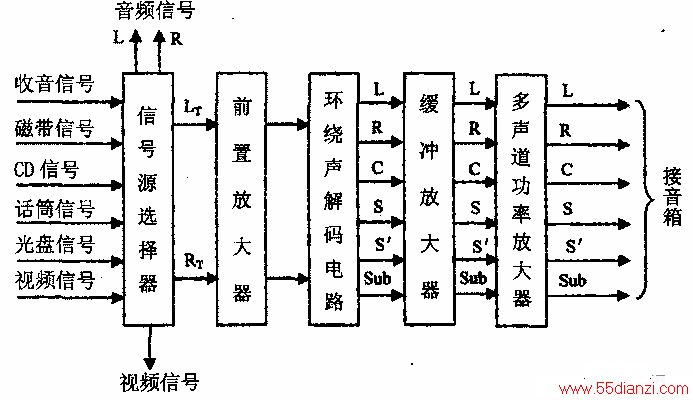

  AV功放的结构如下图所示。

  如下图所示。AV功放电路应由多通道功率放大器、音频信号处理电路和AV信号选择电路几部分组成。其中多通道功率放大器比普通双声道环绕声放大器增加了中置声道、环绕声道和超低音声道;音频信号处理电路包括:多通道环绕声解码器、DSP处理器、声场模式变换器、功能转换和智能化微处理器;AV信号选择电路包括:AV节目源的输入/输出选择、功能转换、视音频信号的同步切换、屏幕显示、遥控系统、卡拉OK和AM/FM收音等。

AV功率放大器结构框图
