JLH1969放大器的原理分析

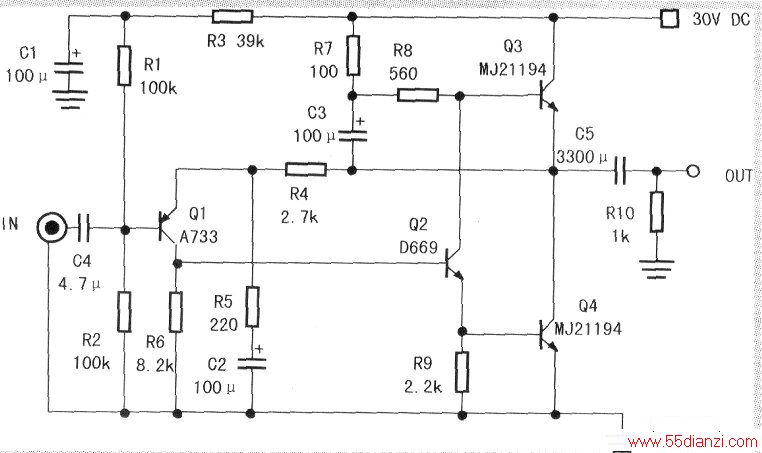

　　JLHl969放大器的原理见下图，该图中利用了常见元件代替了部分原版本JLH1969器件。
　　
　　该放大器Q1完成信号的输入放大，Q2完威信号倒相，Q4是射地放大级。Q3作为Q4的集电极有源负载。由于隔直电容C2的存在，可以通过调节R1或R2的阻值，设定该电路的输出电压(Q4集电级对地电压)为1／2VCC左右，以保证输出信号有足够大的动态范围。该电路利用C3电容完成信号自举，使放大后的波形上下更加对称，扩展了动态范围。该电路在负反馈环路内有显性滞后特性。所以无须高频补偿成电路，电路的稳定性能很好。另外可以看到，该电路采用的负反馈形式为电流负反馈。这也有别于常见的电压负反馈方式。
　　

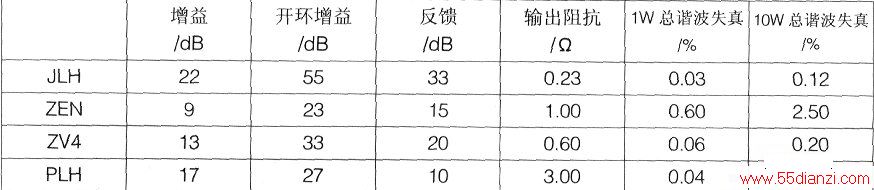

　　上述设计特点，使得JLH1969在如此简洁的电路框架下，取得了良好的性能指标，下表是几种经典放大电路的指标对比。可以看出，JLHl969的增益比较高，所以使用JLHl969可以不加前级放大器，或者将闭环负反馈调浅些，进一步提高增益。JLH的输出阻抗比较低，只有O.23Ω，所以完全可以匹配4Q的扬声器。而相比之下ZEN功率放大器的输出阻抗为1Ω。则不可配接4Ω扬声器。

　　
　　JLHl969的设计非常出色。不过要使用该电路．还需要做一个重要的工作，那就是把原理图设计为PCB，PCB设计的质量对电路性能影响非常大。
　　
　　在设计过程中要坚持做到一点接地，要弱信号、大电流信号依次串连接地，才能有效保证良好的信噪比。
　　

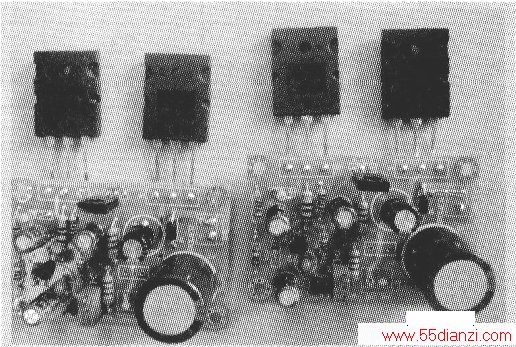

　　该机实际调试的样板如下图所示，在元件的选用上，一点是考虑到要便于采购。同时还要保证放大器级、倒相级与功率输出级要具有良好的音频特性。
　　
　　同时要考虑各级的交叉频率，避免自激。
