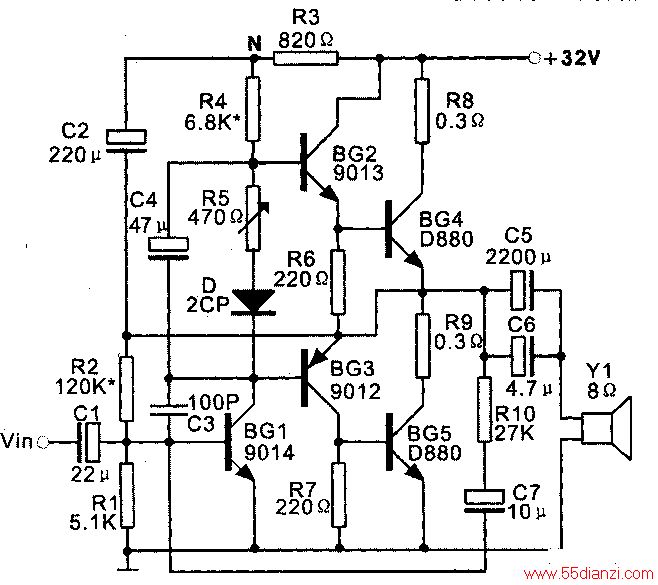

在下图中,互补对称式OTL功率放大器的静态工作状况受到前后级的相互牵制,BG1的偏置电源取自最后输出端中点电压,反过来输出端的中点电压又受BG1的Uce控制,BG2~BG5的静态工作电流又受到BG1的IC1和R5影响。为避免BG2~BG5的静态工作电流超过三极管最大允许极限值而损坏器件,在BG1没有调试好静态工作参数前,必须将R5调节成短路O电阻状况,使BG2~BG5处于截止状态。
这样,调试BG1的静态工作点时,R2可用一只200K电位器代替R2接在电路上。同时用导线将C1输入电容信号输入端与地短路。接通电源,测量BGl的集电极到发射极的电压降Uce,调节200K电位器使Uce等于(E/2)-0.6;在总电源电压为32V时,BGl的静态LJce应等于1 5.4V±O.1 V。然后测量200K电位器实际的电阻值,换成同阻值固定电阻替换电位器。
确定好BG1的静态Uce后,再调节R5使BG4和BG5的静态工作电流为15mA。为防止失误,可将R8与R9换成1OOΩ/2W电阻,先测量R8与R9上的静态电压降应改为1.5V,微调R5确认该静态电压降可以保持稳定。断开电源,测量R5可调电阻的实际阻值,将R5换成相同阻值的固定电阻。接通电源,测量R8与R9上的静态电压降仍为1.5V,若有少许变化,也保持在1.2V~1.8V之间。测量输出中点电压,应为1 6±0.5V。
到此,接通电源,测量R7与R8上的静态电压降应保持在1 V~2V之间,输出中点电平应在16V±O.5V之内。把C1输入电容信号输入端与地断开悬空,测量R7与R8的电压降,用起子碰触C1输入端时R8与R9上的电压降会明显变大。
之后,再把R7与R8换成0.3Ω电阻,接上喇叭进行试听。接通电源时会产生"口"的冲击声,用手碰C1输入端时喇叭将发出"呜"的交流声。将C1输入端与地(电源负端)短路,喇叭应不发出声音,实际会发出轻微背景白噪声或很小声的交流哼声。如果仅使用整流滤波直流电源供电,静态工作电流和中点电压也会跟着波动产生较明显的交流哼声,所以必须使用稳压电源供申.
