此款D类功放适用于低音炮，当电源电压为+20V时，在4Ω负载上可获得125W的输出功率，THD=O.1，效率约85％。

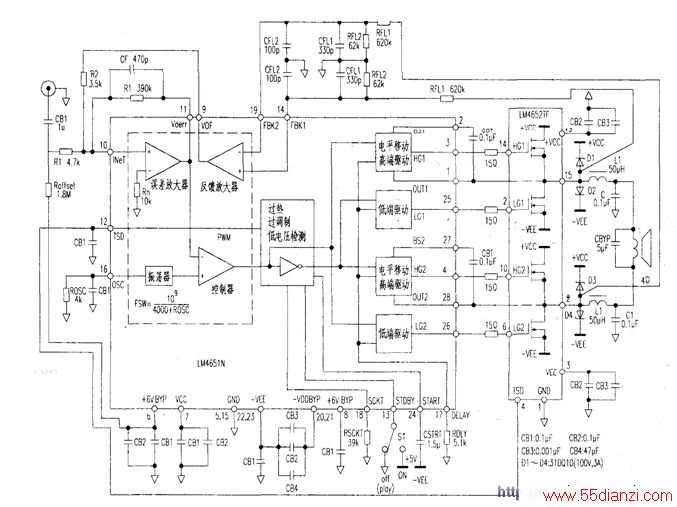

电路见附图。驱动级采用美国NS公司的D类放大控制芯片LM4651N，其内部包含误差放大、振荡器、门驱动电路、过热保护电路等；其内部开关频率范围为75kHz～200kHz，图示参数时为125kHz。
输出级也采用美国NS公司的场效应管阵列（固体电路）LM4652TF，与LM4651N接成BTL输出方式，输出滤波器频率设定为f0=10kHz。
