用6J8P制作的胆前级电路

　　本文介绍一款用6J8P制作的胆前级。

　　6J8P的参数如下：灯丝电压／电流：

　　6.3V/0.3A；阳极电压：250V，最高330V；阴极电流3mA；第一栅极电压-3V；第二栅极电压100V；第三栅极电压0V；第二栅极电流0.8mA；互导1.65mA/v；灯丝、阴极间耐压lOOV。

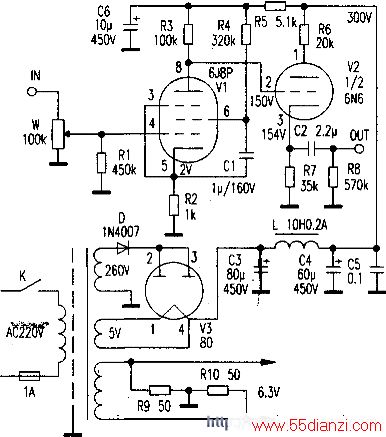

　　用6J8P作输入级的电压放大，输出级用6N6作阴极输出器，两级之间采用直接耦合。高压用半导体二极管的半波整流后再加胆管整流，经扼流圈滤波电路后输出300V的直流电压。五极管电压增益较高，作为前级放大器，增益裕量较大，所以6J8P的阴极电阻无旁路电容，使V1有电流负反馈，并且避免了旁路电容的素质和容量对低频的影响。输出端用EOR2.2μF的薄膜电容。

　　Vl、V2之间采用直接耦合的方式，可以减少由于大电量的交连电容等使V1输出电路的分布电容增大对高频的旁路作用。

　　组装完毕，通电试机还要细心调试，调整R3电阻值使6J8P的屏极电压约有130V-150V，调整R4阻值使帘栅极电压在100V左右，此时Vl的阴极电压约2V-2.5V。Vl的屏极电压不能太高，最高不超过200V，因为V1与V2是直接交连，V2的栅极与Vl的屏极电压相同，并且V2的阴极还要比栅极高出3V-4V，以作为偏压，所以阴极与灯丝间的电压差较大。而6N6的阴极、灯丝间耐压为200V，所以V2的栅极电压不能太高，以免阴极、灯丝间漏电或击穿。V2若用其他放大管时，V1、V2仍用直接耦合，还要采取提高灯丝电位的措施，以减小阴极与灯丝间的电位差，因为一般的放大管阴极、灯丝的耐压约100V。这就是使用阴极输出器专用管的优越性。

　　此前级不论是推胆机功放、晶体管功放或是集成电路的功放都很实用，乐声清晰，通透清澈，即使是音量开大也不吵人，并且音色圆润，中、低音醇厚，音乐密度高，很有活力。

　　根据放音情况再进行校声，更换C2、C3、C4等电容的品牌或调整电容量，使音效合乎自己的要求。
