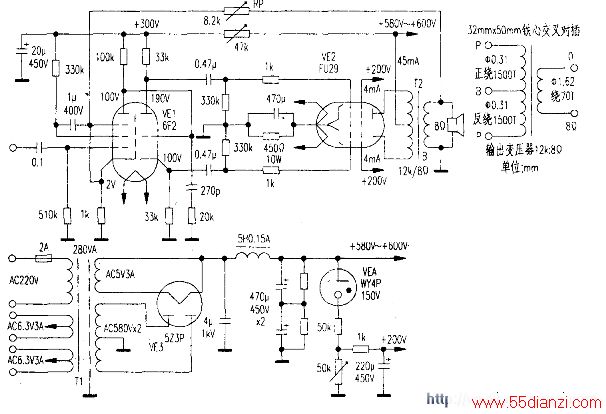

FU29的俄国品名为FY29，美国品名为829B，是把两只柬射四极管封装在同一个玻璃壳里的复合管，在推挽输出的功率放大器里使用它，可以减少选管配对的麻烦。FU29灯丝电压6.3V，电流2.25A，屏压600V、帘栅压200V，零信屏流40mA，满信电流110mA。栅偏压-18V，屏极到屏栅最佳负载阻抗13750Ω，满信号时输出功率（有效值）达44W。本机为了进一步使电路简单，前置放大和倒相用一只复合管6F2担任，这样单一声道用一只6F2和一只FU29就可以完成功放任务，并且有40W功率输出。输出变压器自制数据如图示。
