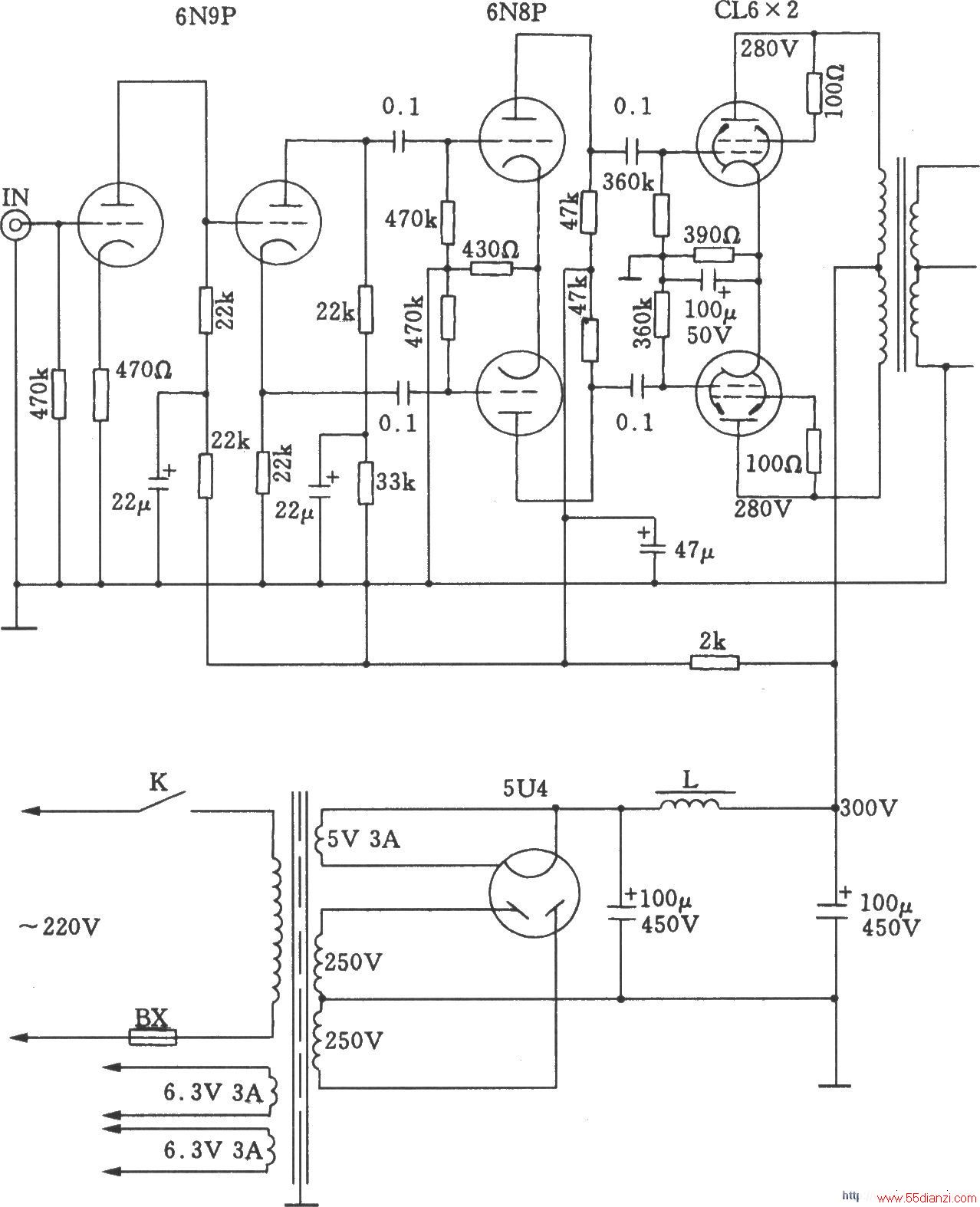

6L6A类电子管推挽功放

当推挽功放级的负载阻抗取5kΩ时，6L6功放管在A类推挽状态下，屏极电压取280V，零信号至满信号时屏极电流变化为120～140mA，输出功率为l5W。如用6L6功放管作AB类推挽工作时，屏极电压可取得高一些。当屏压为360V时，从零信号到满信号时的屏极电流I变化为85～135mA，输出功率可达到30W。
