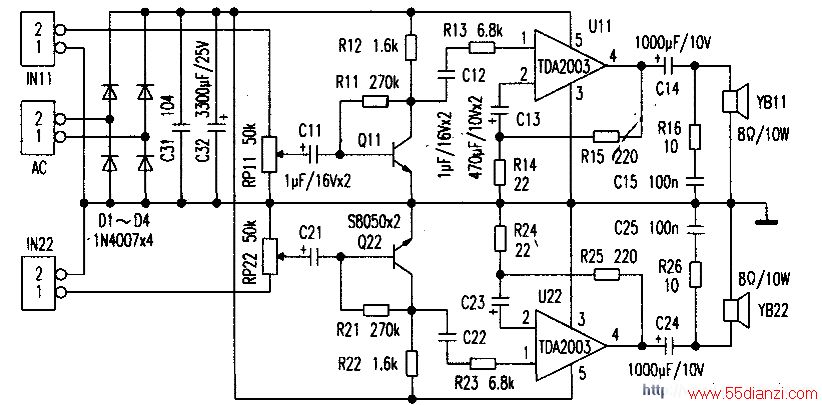

电路如图所示，制作时，先安装电压并联负反馈电路。静态时测试集电极电压接近1／2VCC。输入端连接信号发生器。输出1kHzlomV～100mV的正弦波电压。输出端接上示波器。测量最大的不失真波形。这主要是加强学生对负反馈放大电路的认识。然后安装集成功放，注意保证管脚间无短路。通电后，先测试TDA2003的静态输出约为1／2Vcc.然后进行整机调试。选择OTL集成功率放大电路。是防止在功率放大电路调试中损坏喇叭。TDA2003具有电压范围广、输出功率大、过载能力强的特点，且具有过压保护功能，很适合制作。
