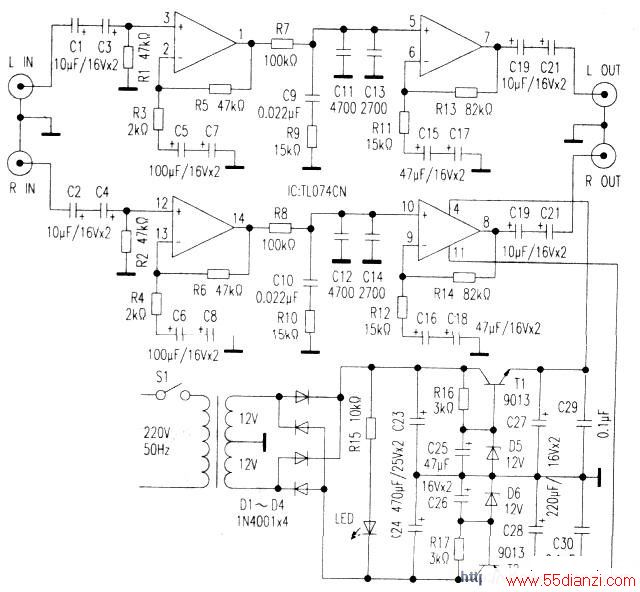

这是一个用集成运放TL074做的衰减式LP动磁唱头均衡放大器，总的放大倍数为159倍左右。唱头信号经第一级放大24.5倍后由R7、R9、Cll、C13进行衰减式均衡，最后再经第二级放大6.5倍后输出。运放也可用TL084。
本文关键字：暂无联系方式音频功率放大-放大器，单元电路 - 音频功率放大-放大器
