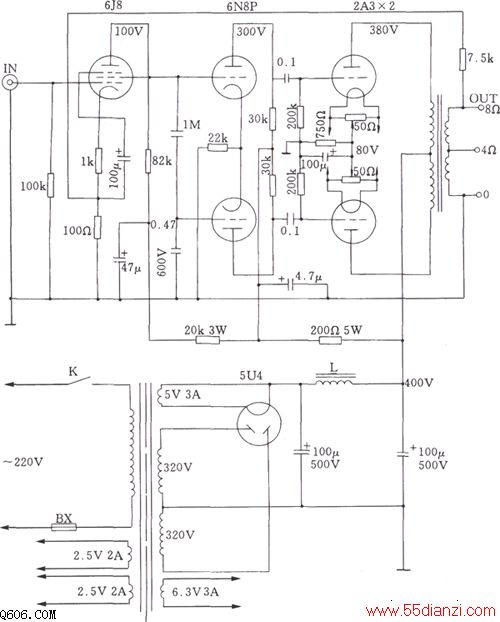

2A3A类电子管推挽功放电路

      2A3为低内阻直热式三极管，其内阻仅为800Ω，故输出变压一次侧屏至屏的负载阻抗聪3．5kΩ即可。推挽功放管的屏极电压取360～380V，阴极对地电压为60～80V，功放总的工作电流为80～100mA，最大输出功率可达15W。本机失真系数1％～2％，频率响应从20Hz～40kHz±2dB。
