用TDA2822构成的BTL功放电路

　　TDA2822是一块双路音频功放集成电路。特点是效率高、耗电小、静态工作电流也只有6mA，电源电压在1.8V～15V范围内都可以正常工作。电路内设有短路保护、过热保护、电源极性接反、地线偶然开路和负载泄放电压反冲等保护电路，工作稳定并且安全可靠。

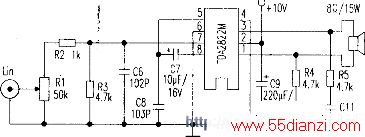

　　TDA2822的①和③脚直接接扬声器的两端，第②脚接+10V的电压，本电路将功放电路接成BTL输出，这种接法可以提高输出功率3～4倍，同时也可以改善音质，降低失真。
