（4）主声道前级控制与放大电路

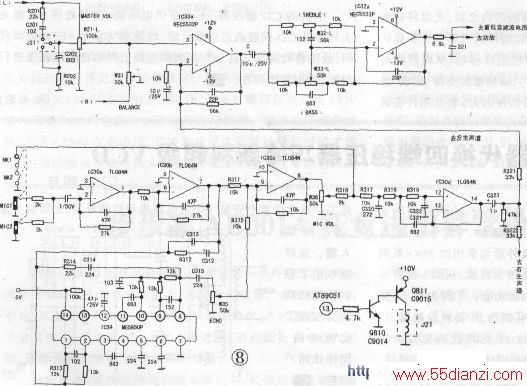

如图8所示，图中只画出了左主声道，右主声道与此相同。
电路中，C201、R201构成高音补偿电路，C202和R202构成低音补偿电路。当121接在电容C201端时，即J21 ON开，在小音量放音时等响度电路能发挥正常作用；当J21接在电容C202与电阻R202相连端时，J21 OFF关，补偿网络失去作用。721是由Q810、Q811驱动等响度控制继电器，由于Q810接到cpu的控制输出端（（13）脚），故Q810、Q811的通断是由遥控器或面板等响度控制（LOUDNESS）按钮控制，如图9所示。
经音量调节后的左、右声道信号再经W31控制平衡并送双运放IC33a（NEC5532P）同相输入（3）脚，来自卡拉0K电路的信号则送入IC33a反相输入（2）脚。经混合放大后从（1）脚输出，由IC32a接成的反馈式音调控制电路进行处理。经音调控制后的信号分为两路：一路送主声道功放进行功率放大；另一路送重低音滤波电路。
CPU（1）脚是音量增大控制端，（2）脚是音量减小控制端。不调节音量时，两脚为低电平（OV），只有在进行遥控或面板控制音量增加（VOL+）或音量减小（VOL-）时，才会输出一高一低的电平。进行音量增加调节时。
CPU（1）脚输出高电平（约2V），（2）脚输出为低电平（OV），使驱动电路的Q806、Q807、Q808导通，
（6）中置声道、环绕声道前级放大电路

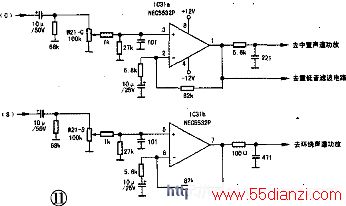

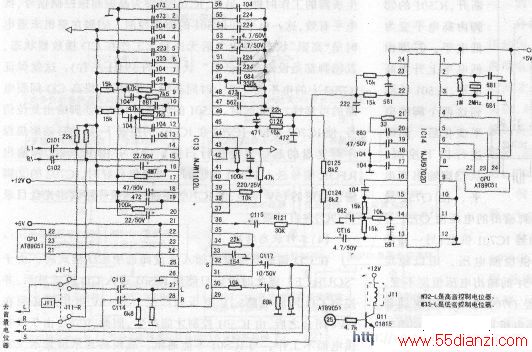

如图11所示。解码电路输出的中置（C）声道信号直接送到音量电位器W21～C，调控音量后再送到IC31a进行前置放大，后分两路传输：一路送至中置声道功放电路；另一路送至重低音滤波电路，同时输出的环绕（s）声道信号直接送到音量电位器W21-S，调控音量后再送到IC31b进行前置放大后，送至环绕声道功放电路。
（7）主声道功放电路和音箱保护电路

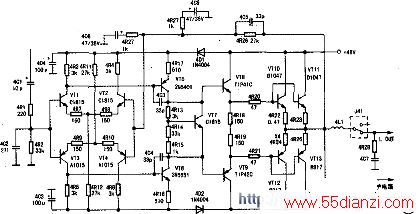

左、右主声道功放电路完全相同，现以左声道为例进行分析，电路如图12所示。该功率放大器采用全互补全对称式功放电路。电路中，VT1、VT2构成NPN差分放大器，VT3、VT4构成PNP差分放大器，它们共同组成互补对称式差分放大。
VT7与4R13～4R15组成基极恒压偏置电路，为输出级提供适当的偏置电压。改变4R13～4R15的阻值，可以调整功放管的静态工作点，即可以便功放管工作在甲类、甲乙类、乙类等状态，本机工作在甲乙类工作状态。利用三极管的温度特性，把VT7安装在功放管旁，使偏置电压得到适当的温度补偿，保证电路工作稳定。
4R26、4R27和4C5、4C6构成负反馈电路，决定整机的闭环增益，其中4C6为交流负反馈提供通路；4C5为相位补偿电容，用来滞后补偿，以抑制电路自激振荡。4C3、4C4为中和电容（也称消振电容），用来抑制电路振荡、进行相位补偿，以消除电路高频自激振荡。4R28、4C7组成扬声器阻抗补偿电路，用以抵偿扬声器的感抗成分，使放大器的负载接近纯电阻，保证放大器工作稳定。4R1、4R2、4C2组成低通滤波电路，旁路40kHz以上的无用信号，提高电路的稳定性、抑制电路的高频噪声和自激。
另外，由于电源电路存在内阻，大动态时输出级的复合管深度导通。输出大电流会造成电源供电电压降低（绝对值电压），从而影响输入放大级和激励级的正常工作。为避免以上情况发生。在输出级正负电源与激励级正负电源之间各增加了二极管4D1、4D2和储能电容4C4、4C3，对电路进行补偿。

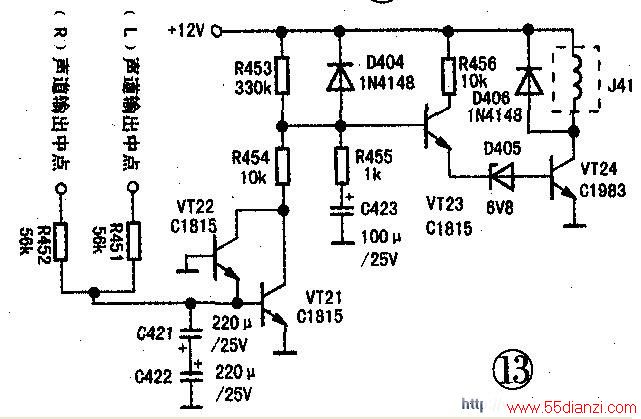

该机设计有两套音箱保护电路，左、右主声道共用一套，中置和环绕声道共用一套。其左、右主声道的音箱保护电路如图13所示，放大器的电源接通时，+12V通过电阻R453、R455对C423充电，约延迟4s，电容上电压充到8.5V左右时，稳压管D405导通而使VT23、VT24导通，继电器吸合，接通扬声器，避免开机冲击而保护扬声器。
（8）重低音滤波电路和输出电路

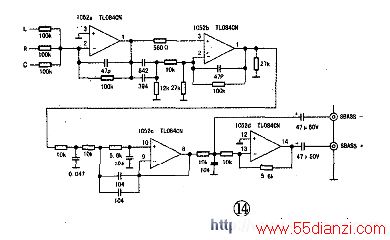

电路如图14所示，三个声道的信号先混合在一起，再经IC52a缓冲放大后送入有源低通（IC52b、IC52c及外接阻容元件构成）滤波，然后取出超低音信号，从机后的SBASS-、SBASS+输出，送到外接有源超低音音箱或外接超低音放大器。

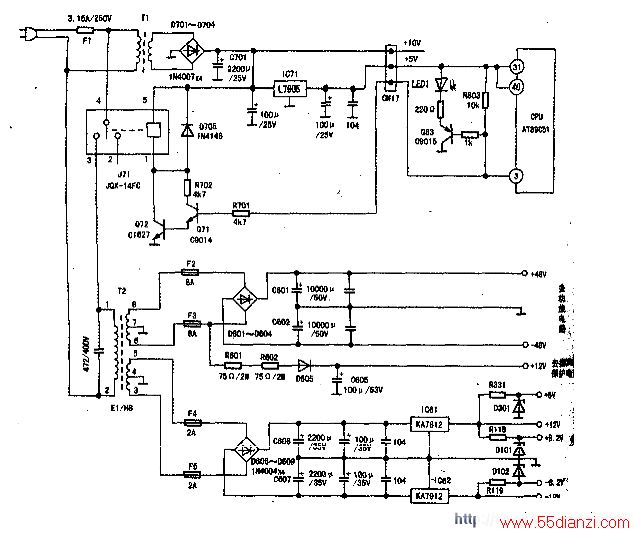

（9）电源电路该机的电源电路分为主电源电路和副电源电路两大部分，如图15所示。
该功放单独使用了一个副电源变压器T1，次级绕组输出的交流电经D701～D704组成的桥式整流器整流、C701滤波得到+10V副电源，分为三路：第一路提供给控制主电源通断的继电器J71和驱动电路；第二路送音量电位器电机的驱动电路；
第三路经三端稳压块IC71（L7805）获得稳定的+5V电压，给CPU的40脚供电。副电源是非受控电源，只要插上电源插头。就向CPU供电，机器便处于待机状态，待机指示灯LED1亮。
2）主电源 包括四个声道功放电路及前级小信号处理放大电路供电。
A、主电源的控制电路T2是主电源变压器。T2初级串联了一个直流控制式的继电器触动片，Q71、Q72与R701、R702组成继电器驱动电路。其中，Q71为控制管。Q72为驱动管，当插上电源插头时，副电源就向CPU供电，此时CPU③脚输出为低电平，使Q83导通，LED1亮，Q71、Q72截止，继电器J71断开，市电不能加至T2初级，机器处于待机状态。在待机状态下，按遥控器或本机电源开关（POWER）按键。CPU③脚输出变为高电平，从而使Q83截止，LED1熄灭，Q71、Q72导通d71吸合，市电加至T2初级，功放整机开始工作。
B、功率放大电路电源变压器T2的⑥、⑦、⑧端口内部的绕组输出双AC36V，经D601～D604整流、C601、C602滤波后得到+48V的直流电源，直接提供给左右声道、中置声道和环绕声道功放电路。另外。从电源主绕组还取出一路，经R601、R602限流、降压，D605整流、C605滤波得到+12V直流电源，供扬声器保护电路。此外，该电路还增设了F2、F3（8A）交流保险管，避免当功放电路损坏时烧毁电源电路
C、前级控制与放大电路
电源变压器T2的③、④、⑤端口内部的绕组输出双AC 16V，经。D606～D609整流，C606、C607滤波后得到直流正负电源。
正、负电源分别经IC61（KA7812）、IC62（KA7912）稳压后，输出±12V。分为多路：第一路直接提供给前级的各功能电路的运算放大器：第二路分别经电阻R118、R119降压、稳压二极管D101、D102稳压后得到±8.2V电压提供给音频输入选择电路；第三路经R331降压、D301稳压，得到+5V电源供给卡拉0K数码延时电路。
