1、电路分析
（1）整机概述

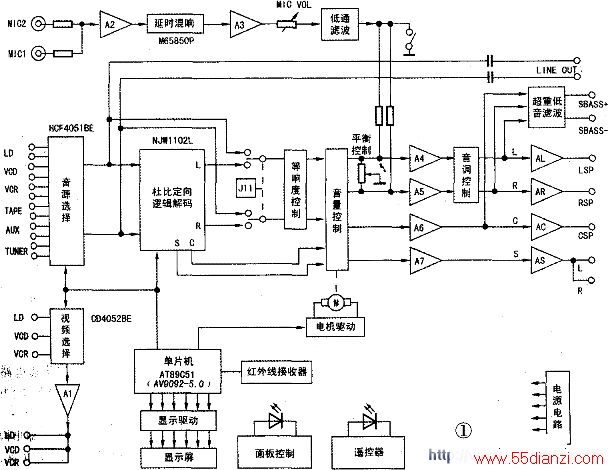

高士AV-9092B型杜比定向逻辑解码AV功放采用日本JRC公司的杜比定向逻辑解码芯片NJW102L及带数码延时的电路NJU9702D，使该放大器具有很好的杜比解码性能和优秀的数码声场处理效果。整机电路框图如图1所示。
该机设有六组音频信号输入端和三组视频信号输入端，LD、CD、VCR的音频和视频信号输入可同步切换。音频选择电路采用两块HCF4051BE，视频选择电路采用CD4052BE。音频选择和视频选择电路均由单片机控制，经音频选择后的左、右声道信号分为三路：一路作为线路输出信号，经线路输出端子LINE OUT输出；第二路送往继电器J11；第三路送入杜比定向逻辑解码器NJW1102L进行解码处理。经解码输出的左、右主声道信号也送到继电器J11。J11由单片机控制，用于“信号直通（BYPASs）”，当选择该模式时，左、右声道信号从音频输入选择电路输出端经J11进入等响度控制电路。绕过杜比定向逻辑解码器，使音响爱好者欣赏到原汁原味的音乐节目。
L、R主声道信号经J11后送到等响度控制电路处理后的信号，再经音量电位器调控音量平衡后，经A4、A5前置放大后分两路：一路送入主声道功率放大器（AL、AR）进行信号放大，然口贺学金后送到主声道音箱；另一路则送到超重低音滤波电路。
杜比定向逻辑解码器输出的中置声道（C）信号直接送到音量电位器调控音量后，经A6前置放大后分为两路：一路送到中置声道功放（AC）进行功率放大，然后送入中置音箱放音；另一路送到超重低音滤波电路。
该解码器输出的（S）信号直接送到音量电位器，调控音量后经A7前置放大再送入环绕声道功放（AS）进行放大，然后送到环绕音箱放音。
该机的卡拉OK电路有两路传声器输入插口，分别为MIC1和MIC2，输入后混合成一路，经A2放大后送到延时混响电路（M65850P）进行混响处理，经A3缓冲放大、音量控制、低通滤波，从A4、A5的输入端进入左，右主声道。
从左、右主声道和中置声道信号中取出的一部分信号，送到超重低音滤波电路。该电路先将左、右主声道和中置声道三路信号混合在一起。经缓冲放大、有源低通滤波器滤波后，从机后的超重低音输出端子输出超低音信号，送到外接有源超低音音箱或外接超低音放大器。
该机的控制、显示电路由AT89C51（厂标型号AV9092-5.0）、扩展电路（M74NC59581）和七段数码管、发光二极管等组成。CPU是带有遥控器输入的遥控码处理电路，可接收遥控器及面板的控制钮信号，完成对输入信号选择、音量控制、等响度控制、信号直通（BYPASS）、主电源开关控制、杜比定向逻辑解码器工作模式控制等。显示电路的输出信号可驱动数码管和发光二极管显示各种工作状态和参量。
（2）系统控制电路与显示电路

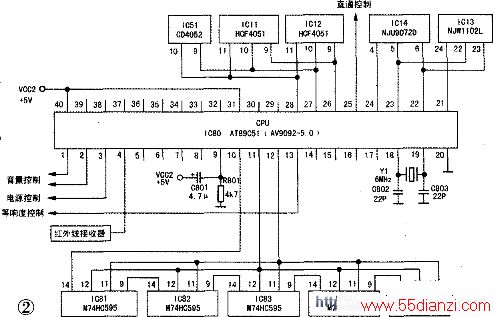

该机系统控制电路（（2PU）与各受控电路组成见图2。
1）微处理器CPU是系统控制电路的核心，AV功放大多采用单片机，各生产厂家将各自开发设计的控制程序“写”入其中。CPU主要接收操作输入电路（包括遥控和面板按钮控制）送来的操作指令信号、保护检测信号、其他状态信息等，然后对这些信息进行处理，再输出各种不同的工作指令，使相应的功能电路进入工作状态，并把执行情况和工作状态以串行数据脉冲的形式送到显示驱动电路，驱动显示器进行显示。
CPU工作的三个基本条件是供电、复位和时钟信号。由副电源产生的VCC2（+5V）电压加至CPU 40、31脚，CPU的⑨脚为复位端（RST）。开机后，+5V电压通过电阻R801对C801充电，充电电流通过R801，RST端与地之间形成高电平，即复位电平。随着+5V电压对C801的充电电流越来越小，完成复位。CPU 18、19脚内电路与外接晶体Y1和电容C802、C803组成振荡电路，产生CPU工作所需的6MHz时钟振荡信号。
2）CPU的输入、输出信号 红外线接收头（SENSOR）将红外线信号转换为电信号，送到CPU④脚。
该机微电脑控制AV功放的内容主要有：CPU③脚为主电源控制端，可输出待机／接通信号，控制主电源开／关机电路中晶体管的导通或截止，控制开关继电器；CPU①、②脚输出音量控制信号，控制电机驱动电路控制四联音量电位器；13脚输出等响度开／关控制信号，控制等响度开关继电器；25脚输出直通控制信号去控制直通开关继电器；26、27、28脚输出控制信号，控制输入信号（音频和视频）选择；21、22、23脚输出控制信号，控制杜比解码器的工作状态，包括中置声道模式控制和DSP模式与杜比解码的转换；⑩、11、12脚输出串行码到移位寄存器控制七段数码管、发光二极管显示相关参量（如音量）数据和工作状态。

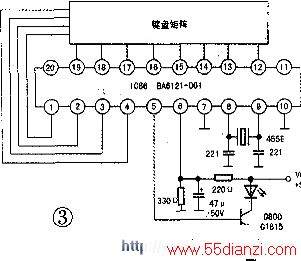

输入电路：该机输入电路分本机面板键控电路和红外遥控电路。本机面板键控也采用了红外线发射与接收的方式，红外发光二极管发射的红外线被面板反射到红外接收器。遥控器和本机面板按键控制电路均采用红外线指令发射集成电路BA6121-001。下面以本机面板铵键控制电路（如图3所示）为例介绍。
各操作按钮设置在IC86（BA6121-001）键控输入、输出构成的矩阵电路上。当按动操作钮时，分别从12～19脚输人IC86.经识别后处理成相应的指令信号从⑤脚输出，送至Q800基极放大后驱动发光二极管。发出红外指令信号。
显示电路：AV功放经常会遇到CPU的控制线不够用，可采用移位寄存器扩展控制线。利用其移位寄存的功能将一路串行数据转换成多路并行数据。即由一个数据输出口增加到多个数据输出口，实现输出端口的扩展。

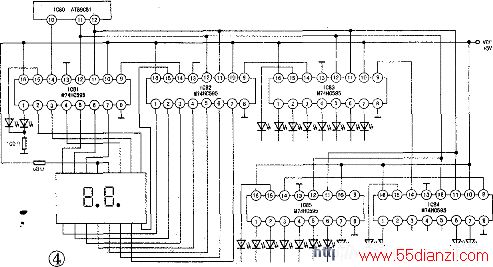

该机显示电路如图4所示。CPU⑩脚为串行数据（DATA）输出端，11脚输出选通（STB）信号，12脚输出时钟（CLK）信号。在STB、CLK两条数据线上挂接了五块扩展集成电路M74HC595，用STB选通信号完成七段数码管、发光二极管显示。

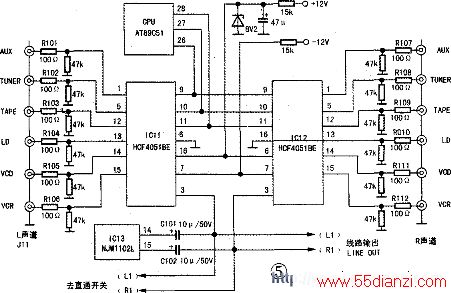

输入选择电路：该机的音频选择电路采用两块HCF4051BE型（左、右声道各用一块）八选一电子模拟开关电路，见图5。HCF4051BE③脚为选择输出，①、②、④、⑤、13～15脚为选择输入，其切换由⑨～11脚的逻辑电平来控制。CPU 26～28脚输出的切换控制信号同时，控制IC11、IC12以及IC51（视频切换开关电路CD4052BE），使它们进行同步切换，并使六组音频输入的左、右声道信号同步切换，LD、VCD、VCR三组音频信号与视频信号的转换同步。经IC1、IC12选择后的左、右声道音频信号分别从其③脚输出，分为三路：一路送输出板作为线路输出（LINE OUT）；第二路送直通开关J11；第三路送解码电路NJW1102L，的14、15脚。

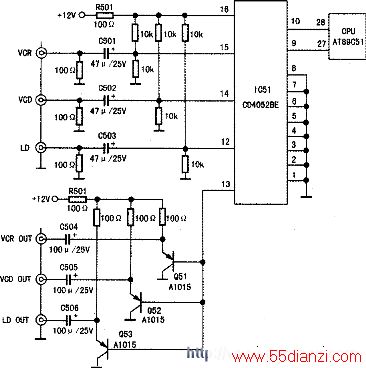

该机的视频选择电路采用CD4052BE型双四选一电子模拟开关。如图6所示。其中，一组开关③脚为选择输出，①、②、④、⑤脚为选择输入，另一组开关13脚为输出，11、12、14、15脚为输入，其切换由⑨、⑩脚的逻辑电平来控制。LD、VCD、VCR三组视频信号送入IC13的12、14、15脚，经选择后从IC13 13脚输出，经Q51、Q52、Q53及其外围元件组成的共集电极输出三路相同的视频信号（VCP.OUT、VCD OUT、LD OUT）送到电视机进行播放，同时送录像机同步录像或刻录机同步刻录光盘。
3）杜比定向逻辑解码电路
该解码电路以NJW1102L（IC13）集成电路为核心，辅以部分阻容元件及外接的NJU9702D（IC14）组成数码延时电路，在CPU控制下，实现杜比定向逻辑环绕声解码、DSP声场处理、中置工作模式选择和声道模式选择等功能。如图7所示。
CPU（21）-（23）脚输出的控制信号送到IC13的（22）-（24）脚，直接控制其工作模式（杜比定向模式、杜比三声道模式等）。并同时送到IC14的（4）-（6）脚，直接对环绕声进行延时调整。J11是由Q11驱动的信号直通控制继电器，由于Q11接到CPU的控制输出端（（25）脚），故Q11的通断是由遥控器或面板BYPASS控制按钮控制的。当其选择直通模式。从音源选择电路HCF4051BE（3）脚输出的信号经C101、C102直接通过J11送到等响度控制电路，这种信号直通模式使L、R信号绕过解码器，用于高保真音乐欣赏。
