用AN7113S构成的音频功率放大电路

用AN7113S构成的音频功率放大电路

点击数:7906 次   录入时间:03-04 11:35:59   整理:http://www.55dianzi.com   音频功率放大-放大器

AN7113S音频功率放大电路

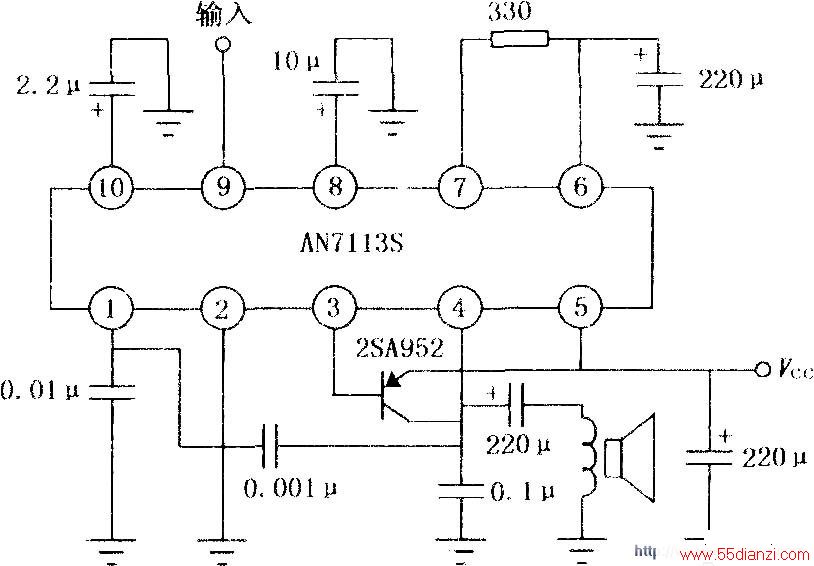

AN7113S是音频功率放大电路,采用10脚双列扁平封装,工作电源电压范围为1.8~4.5V,电路的外接元件少,其静态电流根据不同负载可以调整。该电路适用于低压微型收音机或收录机中作功率放大器。AN7113S的最大电源电压VCC=4.5V,允许功耗PD=360mW(T=25℃)。如图所示为AN7113S的典型应用电路。
