震音放大器电路

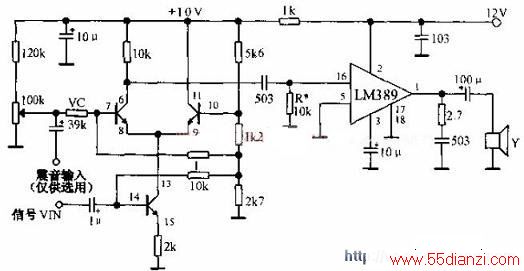

　　该放大器以次声频率（通常5-15Hz）对音频输入信号进行幅度调制。所采用的national公司的LM389集成电路，它内部阵列含有三个晶体管和一个功率放大器。这些晶体管构成差分对和有源电流源尾部，这个差分放大器的输出与两个输入信号的乘积成正比。增益控制电位器用来调节所需要的震音强度。级间的R，C网络构成160HZ高通滤波器，要求震音频率低于160HZ.
