全景声音放大器电路

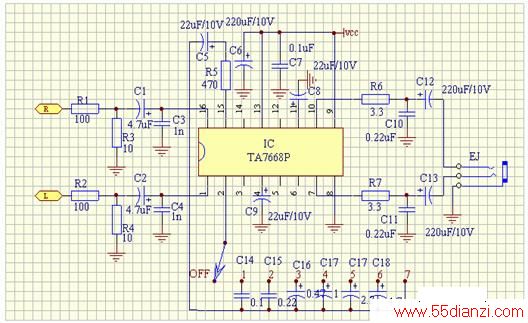

    电路原理如图，采用内有两个小型放大器的东芝集成电路TA7688P，电路十分简单。电路中将两组放大器的负反馈电路的一部分相互连接在一起，这就成立一种卡拉OK电路。通常的卡拉OK电路是将立体声中来自中央位置（歌手）的声音全部消除，而本例环绕声电路只是减弱中央的声音。这样，左右的声音听起来要大一些，增强立体声的感觉。

    另外，最外围的声音得到较大的扩展，虽然电路简单，但是十分有趣。电路中还用开关切换的方法，可以方便地调整立体声效果。

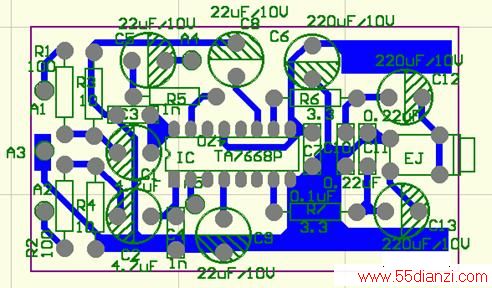

注意：电容C14~C19是直接焊接在波段开关上的，印刷电路板上只给出电容C5和集成电路（2）脚引出焊盘，制作时应注意。
