用单片机PICl6F84A设计的4路抢答练习器电路

　　1.PICl6F84A 4路抢答练习器电路
　　

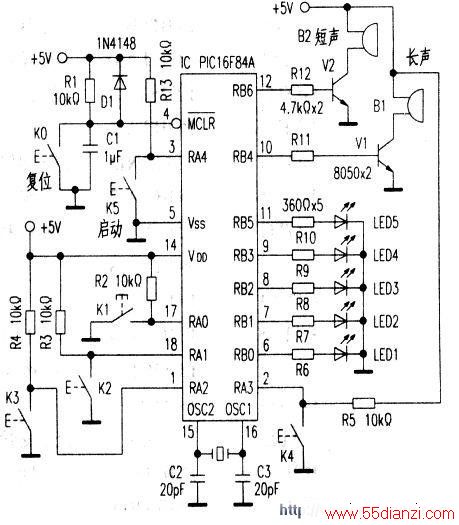

　　4路抢答器电路如下图所示。

　　RAO、RAl、RA2和RA3外接上拉电阻R2～R5和微动开关K1～K4，K1～K4分别是4路抢答者的按键开关；RA4外接上拉电阻R13和微动开关K5，K5是启起动按键开关；RB0～RB3外接的限流电阻R6～R9及发光二极管LEDl～LED4，是抢答者抢答成功对应的LED指示器；RB4外接电阻R11和三极管V1，用于驱动讯响器Bl，发出长声（讯响），示意抢答成功（该声响在原作者中无此功能），以提示测试者观察LED所指示的抢答者；RB5外接电阻R10和LED5，当测试者按下启动开关K5时，LED5立刻点亮，示意抢答者可以进行抢答；RB6外接电阻R12和V2驱动短声的讯响器，作为示意测试者未发出抢答信号时，抢答者进行抢答的违例信号，同时LEDl～LED4指示出违例的抢答者。

　　2.电路工作简述
　　

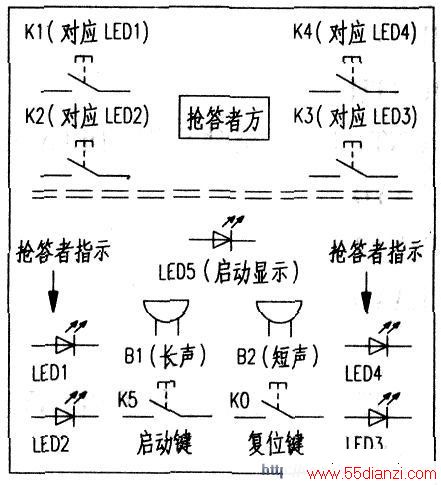

　　该抢答器操作十分简单，参看下图，只要测试者按动启动按键K5，LED5点亮，抢答者即可进行抢答。只要抢答者之一先按下对应的抢答按键，讯响器Bl会立刻发出长声，其对应的LED点亮，测试者即可知道其对应的抢答者。抢答者完成抢答的问题后，测试者再按一次复位键K0和启动键K5，即可进行下一次抢答。若测试者未按启动按键K5，讯响器B2发出了短鸣声，说明有抢答者违例，测试者即可根据哪一路LED点亮，显示违例者。此时，测试者必须按一次复位键K0，并再按启动键K5，抢答者方可进行抢答。

　　3.PICl6F84A 4路抢答器的源程序
　　

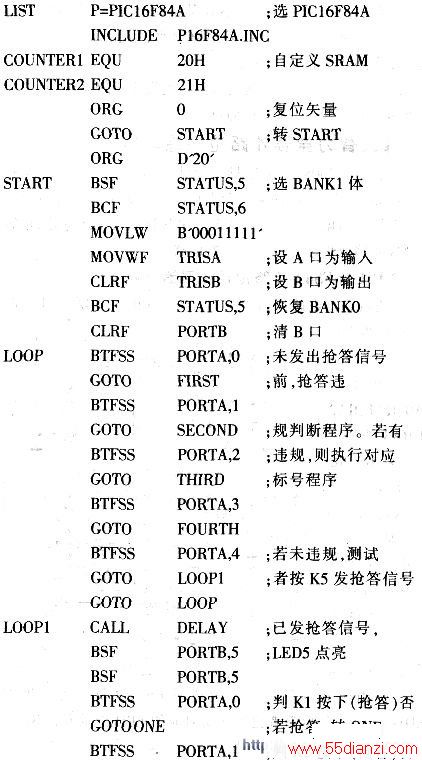

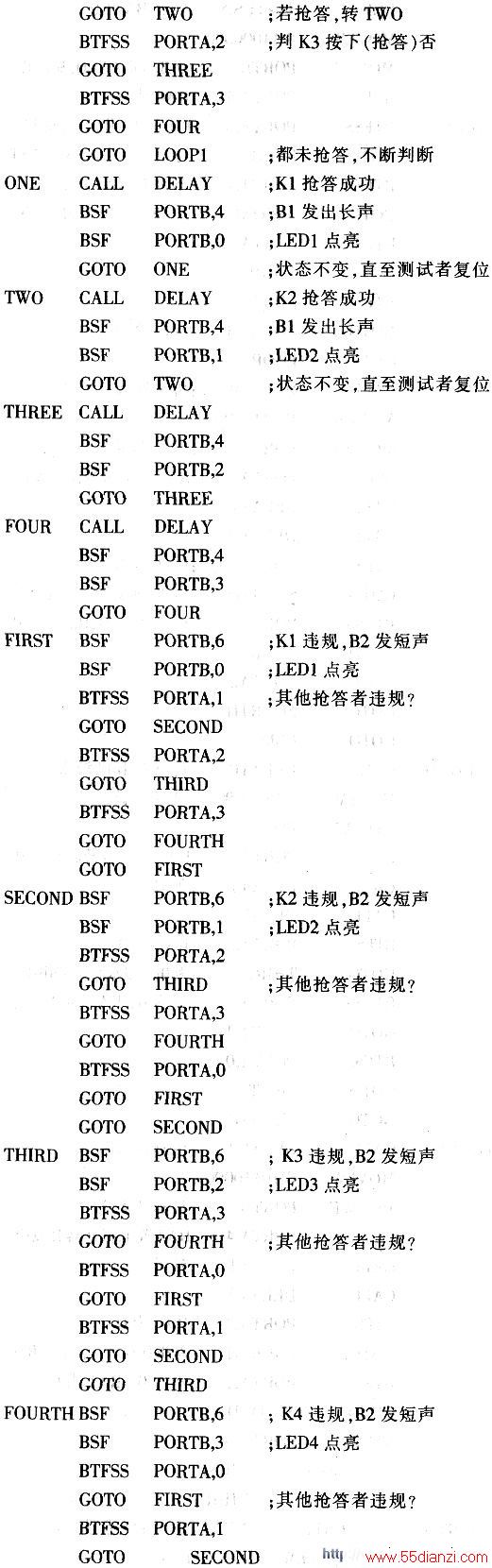

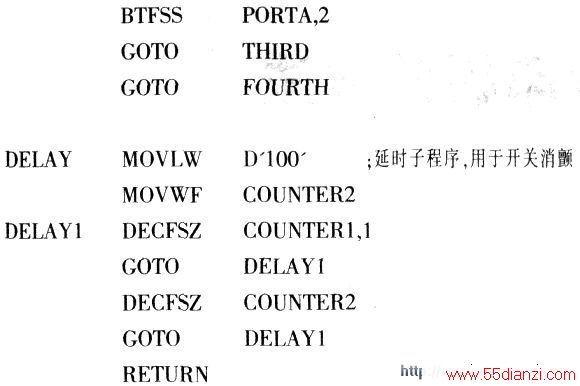

　　根据抢答器的功能，用汇编语言编写的源程序命名为PIC04·ASM，其全部清单如下：

　　说明：1.若需增加抢答路数，可选具有更多口的PlC单片机，如PICl6F873（28脚）或P1C16F877（40脚）。PICl6F877共有A、B、C、D、E 5个口，其中B～D口都是8位的，所以用该芯片作抢答器，不仅抢答者路数可大大增加，还可增加更多功能，如抢答者多次违规时，可用软件取消抢答者的资格，而无需人工宣布多次违规者退出抢答现场，从而不会影响抢答现场的正常进行。

　　2.用数字集成电路（IC）制作抢答器时，路数较多时，常因IC竞争造成死机。用单片机制作的抢答器，因程序运行的时间为μs级，即使在多路抢答时也不会产生死机的现象。
