变送器的电源信号与控制室传输方式

变送器的电源信号与控制室各有关仪表的传输方式随不同系列仪表而异。一般有如下三种传输方式:

1)四线制传输供电电源与输出信号分别用两根线传输，这样的变送器称为四线制变送器，图(6-6)是四线制传输变送器的示意图，DDZ-Ⅱ型变送器均采用四线制传输。

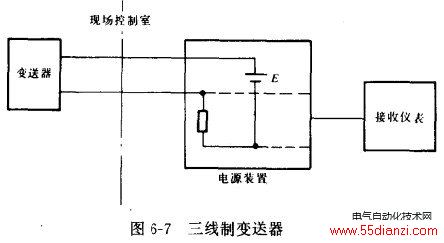

2)三线制传输在这种传输方式中，电源与信号公用一很零线，电源与信一号的传愉共有三根导线，如图(6-7)。

3)两线制传输两线制变送器是用两根导线作为电源和输出信号的公用传输线，如图(6-8)。在回路中两线制变送器相当于随被测参数而改变的可变电阻。由于电源E是一个恒定流，因此，当变送器的等效电阻随参数改变时，通过接收仪表的电流随之改变.

二线制变送器不仅可以节省大量电缆线和安装费用，而且进入现场危险因素自然减少，有利于安全防爆。DDZ-Ⅲ型仪表采用二线制传输。
