英威腾CHF100A-5.5KW变频器电流检测及OC3保护电路

　　英威腾G9/P9小功率变频器的输出电流采样电路
　　

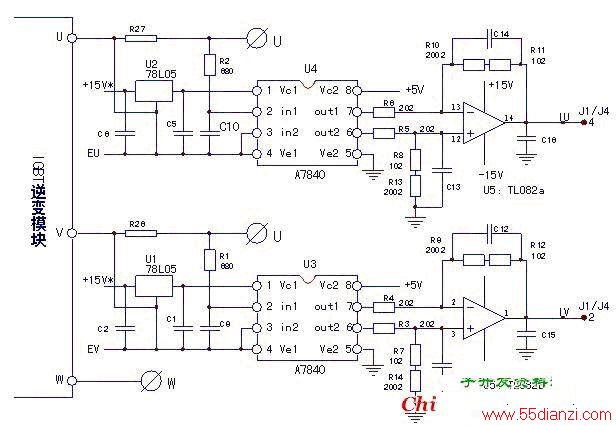

　　部分小功率变频器机型，对输出电流的采样，省掉了电流互感器。在U、V输出电路中直接串接了mΩ级的电流采样电阻，将输出电流信号由采样电阻转化为mV级电压信号，将此电阻上的电压信号经R1、R2引入到U3、U4（A7840）R的信号输入端，由U3、U4进行光电隔离和线性传输，再经U5（TL082）进行放大（阻抗变换）后，送后级电流检测与保护电路进一步处理，再送入CPU。U4、U3输入侧的供电是由驱动电路供电（隔离电源）再经U1、U2（L7805稳压器）稳压成5V来提供的，此电源必须是与控制电路相隔离的。U4、U5的输出侧供电，则是由CPU主板供电的+5V电源提供的。A7840将输入百mV级电压信号放大输出为V级表征着输出电流大小的差分电压信号，再经后级U5运算放大器反相输出正电压信号，送后后级电流信号处理电路。分别被处理成一定幅度的模拟信号送入CPU，用作输出电流显示及输出控制；被处理成开关量信号，用于故障报警，停机保护等。
　　
　　此两路电流检测信号输出，在线路板上标注有IU、IV字样，是为检测点。
