简单实用的峰值保持电路

简单实用的峰值保持电路

点击数:7103 次   录入时间:03-04 11:37:22   整理:http://www.55dianzi.com   传感-检测-采集电路

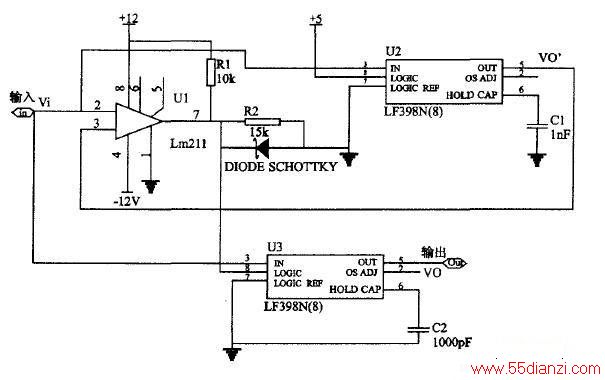

  下图是峰值保持电路原理图。ul芯片是比较器LM211,用来判断电压峰值的到来,u2和u3是采样保持芯片LF398,U2芯片的逻辑电平8脚接人高电平,起到采样输入电压的功能,它的输出电压和输入电压通过LM211进行比较,当Vi大于V对,LM211输出高电平,输人到u3芯片的逻辑控制端8脚,使u3芯片处于采样状态;当Vi达到峰值而下降时,电压比较器LM211的正输入端小于负输入端,比较器输出低电平,使u3的逻辑控制端置为低电平,使u3处于保持状态,输出电压峰值就处于保持状态,保持时间为电压的下降沿时间。当输入电压下降沿结束时,比较器的输出变为高电平,使u3处于采样状态,V0峰值电压在很短的时间内迅速泄放,重新进人下一个采样保持状态。

峰值保持电路



www.55dianzi.com

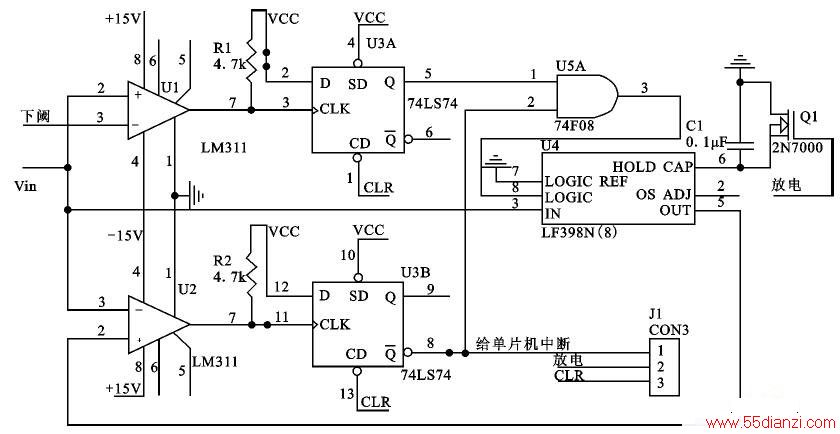

  峰值保持电路探测核脉冲幅度信号并在脉冲峰值时刻通知保持峰值,同时向单片机提出中断申请信号,使单片机响应中断启动A/D转换;转换结束后单片机使采样保持器复原为采样状况,实现系统的逻辑控制。峰值保持电路原理图如图1所示。

  U4是芯片LF398,它是美国国家半导体公司研制的集成采样保持器。它只需外接一个保持电容就能完成采样保持功能,其采样保持控制端可直接接于TTL,CMOS逻辑电平。

  U1和U2是比较器LM311,U3是D触发器74LS74,U5A是与门74LS08。放大后的脉冲核信号一路输入到下阈比较器,另一路接输入到LF398。当核信号大于下阈时,比较器U1输出高电平,得到上升沿,上升沿再触发U3A,它的Q端输出高电平和U3B的Q非端相与得到高电平,去控制LF398的采样控制端进入采样状态。当LF398的输出端信号幅度比输入端大时,即到达峰值时,比较器U2出高电平,得到上升沿,上升沿再触发U3B,它的Q非端输出低电平,U5A输出变为低电平,LF398进入保持状态。U3B的Q非端输出的下跳沿作为单片机的中断信号,当A/D转换结束后,单片输出放电和清零CLR信号使采样保持器复原。

峰值保持电路
