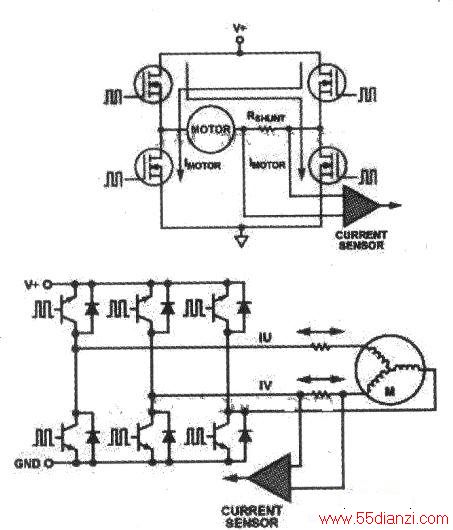

通常，电路中的电流检测是放在回路中进行的，这样可以检测整个电路的电流状况，以防电路过流和局部短路。而在某些场合，除了电路的整体电流检测外，还采用了高端电流检等电流检测和保护电路。如在电机控制、电磁阀控制以及电源管理（如直流一直流转换器与电池监控）等诸多应用中，高精度的高端电流检测都是必需的。在这些应用中，对高端电流而j}回路电流进行监控，可以提高诊断能力，如确定对地短路电流以及连续监控回流二级电流，避免使用取样电阻，能保持接地的完整性。上图、中图和下图分别给出典型电磁阀控制中的高端检测、典型H桥电机控制中的高端检测、典型三相电机控制中的高端检测电流取样电路。
在使用单一控制FET的电磁阀控制（上图）中，电流始终沿同一方向流动，因此单向电流检测器就足够了。
在电机控制配置（中图与下图)中,电机相位进行分流意味着取样电阻中的电流沿着两个方向流动，因此，需要双向电流检测器。
在上述所有电路中，监控负载电流的取样电阻上的脉宽调制(PWM)共模电压，在从地到电源的范围内摆动。利用从电源级到FET的控制信号，可以确定这个PWM输入信号的周期、频率和上升/下降时间。因此，监控取样电阻上电压的差分测量电路，要求极高共模电压抑制与高压处理能力，以及高增益、高精度和低失调——其目的是为了反映真实的负载电流值。
在实际应用中，很多半导体供应商都为高端电流检测提供了多种方案。而经常使用。这类应用的设计工程师发现，这方案都可以遵循连个截然不同的高压结构来进行分类：即电流检测放大器和差动放大器。
