电容一电压测量仪电路

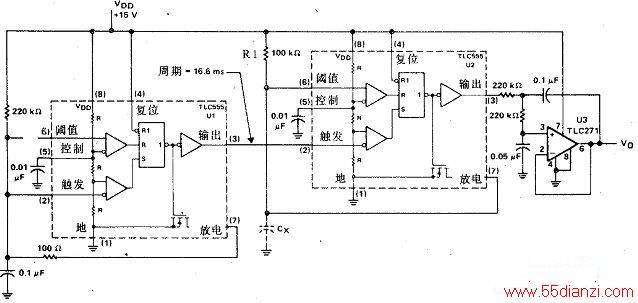

　　定时器U1用作60Hz自激振荡器，为定时器U2提供触发脉冲。U2按单稳态方式运行。R1是固定值电阻，Cx是待测电容器。虽然U2的输出为60Hz，但其占空因数决定予Cx的电容值。U3是低通滤波器与单位增益跟随器的组合，其直流输出电压幅度是U2输出脉冲幅度的时间平均值，如定时图所示。

　　定时图表明，Cx的容量很小时，脉冲占空因数比较小，输出脉冲很窄，并在U3输出端产生较低的平均直流电压电平。当Cx的容量增大时，脉冲占空因数增大，使U2的输出脉冲变宽，U3的平均直流输出电平也随之增大。曲线图示出了依据U3输出电压绘出的0.01～0.10μF的电容值。请注意，本测量仪具有极好的线性，能直接进行一对一的刻度校准。如果线性不好，不能直接进行一对一的刻度校准，则100kΩ的电阻R1可以换成一个电位器，并将电位器调节到对正在使用的测量仪适合的阻值。
