温敏二极管温度差的测量电路

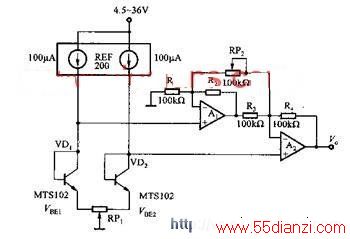

    如图为测量两个温敏二极管MTS102温度差的测量电路，温敏二极管MTS102在-40到+150范围里能提供正负2度的测量精度。电路的电源电压为4.5-36V。电路中REF200为双恒流源的集成芯片，它提供两路子100UA的恒定电流。分别为两个温敏二极管MTS102提供激励电流，A1和A2为OPA1013型运算放大电器，A1用于阻抗变换，A2进行信号放大输出，电路的输出电压为V0=[（Vbe2+100XRP1）-（Vbe1+100XRP1）X（2+R1/Rp2）]其中，Vbe1,Vbf2分为两个二极管MTS102两端电压（MTS102）为三极管结构，连成二极管使用）：RP1为调零电阻：RP2为调灵敏度电阻。
