采用铂电阻的温度测量电路

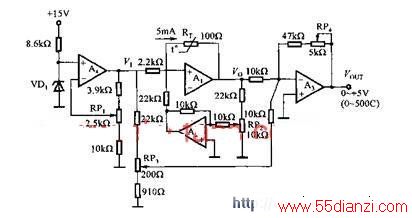

      下图所示是传感器采用铂电阻的测试测量电路，基准电压V1采用温度补偿型稳压二极管VD1和温度系数小的运放TL430构成，获得10V的基准电压，流经RT中电流为5MA。因A1输出负电压，后接反相器A3，输出为0-5V，A2作用是正反馈，因此，为改善铂电阻的线性，需RP2调线性，RP3调零，PR1调测温度范围，A1-A3采用低漂移运放OP07，AM430A等，此电路接入数字表就能作为测温仪表，经AD转换器接入微机可构成微机温度监控系统。
