具穿透能力的雷达探测电路

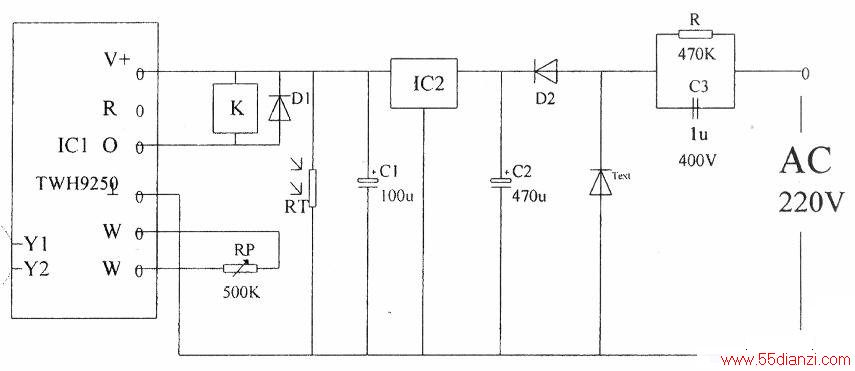

　　此电路中IC1为雷达探测电路模块：TWH9250，内部以微电脑芯片为核心，其工作原理也是利用多普勒效应来进行的。电源接通后，环形天线即向外发射微波信号。当有物体在一定范围内运动时，天线所接收到的回波信号经IC1内部比较放大后、触发其内部开关电路，使IC1模块0端呈低电平，继电器因此而工作。
　　
　　由于IC1内部采用了微波管扫描发射、微电脑芯片作数字处理，因此探测灵敏度极高，并具有一定的穿透性。置于室内窗户附近，可对窗外约5m范围内的物体移动产生有效感应。IC1被触发后，继电器能吸合并保持，直至物体停止移动或离开感应区后l0s方能自动复位。此电路还采用了光控元件，能让其工作于光线暗的场合，如想让它白天照常工作，可将RT断开。
　　
　　图中IC2选用7812三端稳压块，K选用小型9V直流继电器，Dl、D2、D3均选用IN4007，RT选用光阻略小于1KΩ暗阻大于2MΩ的光敏电阻。TX可用φ0.8-2mm的漆包线或单芯铜线制成开口式φ120mm的圆环形，并直接焊在IC1的Yl、Y2端。开口处的平行引线不要超过l0mm。调节图中的RP可改变其感应灵敏度。
