电容式传感器信号调理器CS2001的典型应用电路

电容式传感器信号调理器CS2001的典型应用电路

点击数:7811 次   录入时间:03-04 11:45:20   整理:http://www.55dianzi.com   传感-检测-采集电路

电容式传感器信号调理器CS2001的典型应用电路

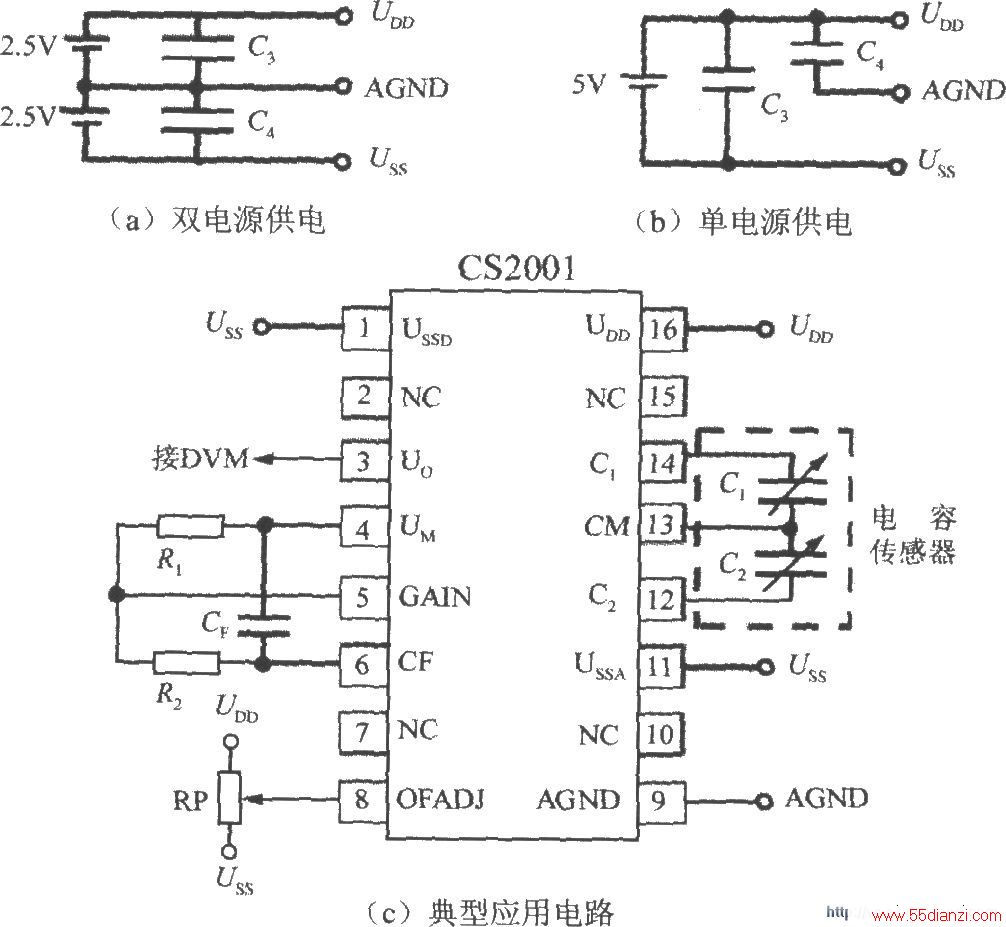

CS2001的典型应用电路如图所示。(a)图为采用±2.5V双电源的接线图,(b)图为采用 5V单电源的接线图。C3、C4均为退耦电容。在(c)图中,CF为调整带宽的电容,RP为调整增益的电位器。CS2001的输出电压从Uo、AGND端引出后接数字电压表(DVM)。
