数字输出式角度传感器信号调理器UZZ9001的典型应用电路
数字输出式角度传感器信号调理器UZZ9001的典型应用电路
点击数:7909 次 录入时间:03-04 12:02:19 整理:http://www.55dianzi.com 传感-检测-采集电路

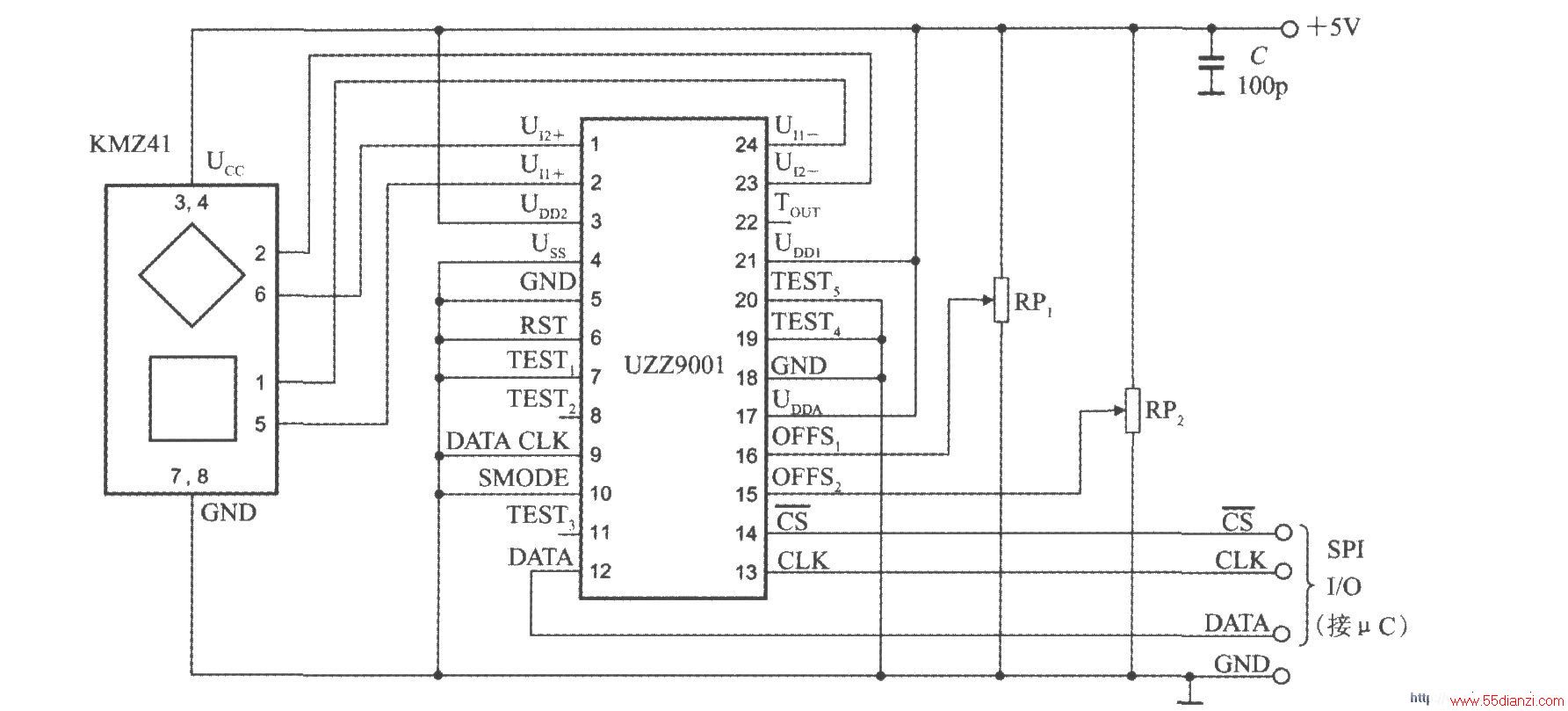

如图所示为UZZ9001的典型应用电路。C为退耦电容。SPI输入/输出接口可直接配单片机(μC),利用单片机对UZZ9001进行设置。UZZ9001测量角度的误差约为±0.35o。
