如何选择高速ADC的数字输出

    在采样速率低于200M采样/秒的ADC中，常见的是CMOS数字输出。典型的CMOS驱动器包括一个NMOS管和一个PMOS管(它们的漏极相互连接)、电源电压VDD和地(图1a)。这个结构会使输出反相。另外，也可以采用一种背对背的结构，避免输出反相(图1b)。

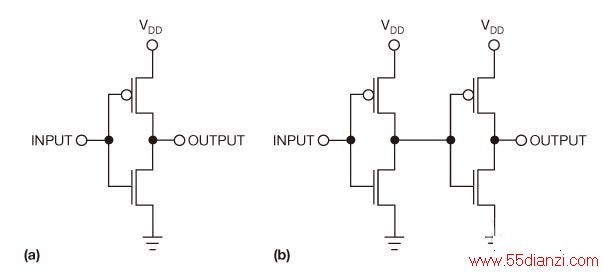

    图1，一个典型CMOS数字输出驱动器可以是反相结构(a)，或非反相结构(b)。

    CMOS输出驱动器有高的输入阻抗和低的输出阻抗。在驱动器的输入端，两个CMOS晶体管的栅极阻抗非常高，因为栅极氧化物将栅极与任何导电材料隔离开来。输入端阻抗的范围可从千欧姆级到兆欧姆级。

    在驱动器的输出端，漏极电流ID通常较小，它决定了阻抗。此时，阻抗通常小于数百欧姆。CMOS的电压摆幅大约是从电源电压到地，因此根据电源电压情况可能会很大。由于输入阻抗高，输出阻抗相对较低，因此一个CMOS输出通常可以驱动多个CMOS输入。

    CMOS输出端还有低静态电流。只有当CMOS驱动器发生一次开关事件时，才出现大量的电流。当驱动器在低态(即拉至地)或高态(即拉至电源电压)时，几乎没有流过驱动器的电流。不过，当驱动器从低态切换到高态，或从高态切换到低态时，电源电压到地之间就出现了一个短暂的低阻通路。这个瞬态电流就是设计者通常对高于200M采样/秒速率ADC采用其它输出驱动技术的主要原因之一。

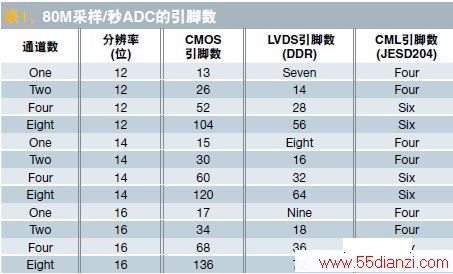

    另一个原因是，转换器的每一位都需要一个CMOS驱动器。一只14位ADC需要14个CMOS输出驱动器。这一约束条件要求在一只封装中使用一个以上的转换器;通常在一个封装中会用到多达8个转换器，产生了多个驱动器的问题。例如，采用CMOS技术可能需要用多达112个输出端子做数据输出。这种结构不仅从封装角度是不可能的，而且也会消耗更多的功率，增加PCB布局的复杂性。为解决这些问题，制造商开始采用LVDS的接口。

    LVDS驱动器

    LVDS较CMOS技术有一些优势，包括它仅需约350mV的信号就能运行，并且是差分信号而不是单端信号。较小电压摆幅有更快的切换速度，减少了对EMI问题的关切。由于LVDS技术是差分的，它也有共模抑制作用，意味着耦合到信号上的噪声在两个信号路径上是相同的，而差分接收器能够去除大部分噪声。

    LVDS的阻抗要受到更严格的控制，负载电阻必须接近100Ω。设计者获得这个电阻的方法通常是在LVDS接收器上使用并联终结的电阻。另外，还必须用受控阻抗的传输线来传送LVDS信号。单端设计需要50Ω的阻抗，而差分设计则要将阻抗保持在100Ω(图2)。

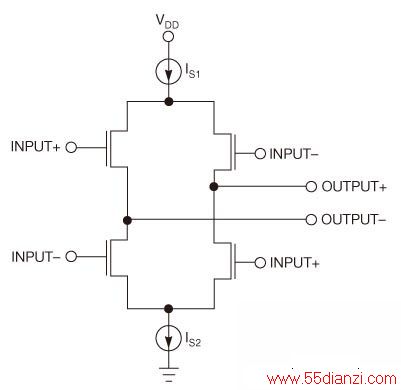

    图2，LVDS输出驱动器提供受控的输入与输出阻抗。

    正如LVDS输出驱动结构所示，电路的工作结果是输出提供一个固定的直流负载电流，从而避免了在输出逻辑状态变化时，一个典型CMOS输出驱动器上会出现的电流尖峰。电路的标称供出/拉入电流为3.5mA，在100Ω终端电阻上获得350mV的典型输出电压摆幅。电路的共模电平一般为1.2V，兼容于3.3V、2.5V和1.8V的电源电压。

    LVDS最常见的标准是ANSI/TIA/EIA-644规范，即“低压差分信令接口电路的电气特性”;另一个标准是IEEE的SCI(可扩展一致性接口)LVDS标准。LVDS要求特别注意信号走线的物理布局，但对于大于200M采样/秒的转换器则提供了很多优点。LVDS驱动器是恒流驱动，因此能够驱动很多输出，不需要CMOS那么大量的电流。另外还可以使LVDS工作在DDR模式，它可以用一个LVDS输出驱动器给出2个数据位，从而需要的引脚数只有CMOS的一半。

    LVDS还降低了相同数量数据输出的功耗。不过，随着转换器分辨率的增加，PCB布局有一个更困难的工作，即处理一个LVDS接口所需要的很多数据输出。ADC的采样速率最终会将接口需要的数据速率推高至超出LVDS的能力。

    CML驱动器

    转换器数字输出接口的最新趋势是采用一种CML输出驱动器的串行数据接口。通常情况下，使用这些驱动器的转换器有14位或更高的分辨率，速度为200M采样/秒或更高，只需要小型封装和低功耗。采用JESD204接口当前修订版(是一种CML输出驱动器)的最新转换器能够工作在高达12Gbps，大大减少了所需要的输出引脚数。

    由于串行数据接口采用CML驱动器，它们需要的引脚数也很少。图3给出了一个有JESD204或类似数据输出转换器的典型CML驱动器。图中显示了可选的源端终结电阻和共模电压。电路的输入端驱动着电流源的开关，将两个输出端驱动到适当的逻辑值。

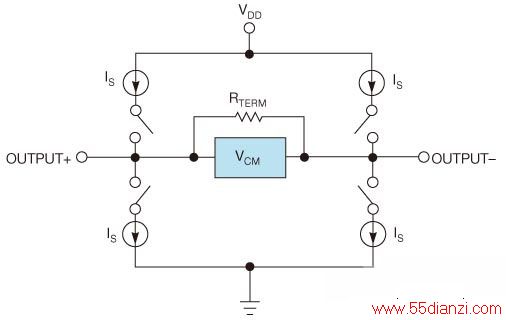

    图3，CML输出驱动器作为电路输入，驱动着电流源的开关，从而将两个输出端子驱动到适当的逻辑值。

    CML驱动器近似于一个工作在恒流模式的LVDS驱动器，而CML驱动器还有功耗的优势。在恒流模式下工作需要较少的输出端，减少了总功耗。采用LVDS时，这种设计需要一个负载终结，以及控制阻抗的传输线，其单端阻抗为50Ω，差分阻抗为100Ω。驱动器本身也有终结，这样有助于减少这种高带宽信号敏感性所带来的任何信号反射。

    根据工作速度，符合JESD204标准的转换器有不同的差分电压和共模电压电平规范。当工作在高达6.375Gbps速度时，采用差分技术的ADC标称电压为800mV，而共模技术ADC电压约为1V。当这些系统工作在6.375Gbps~12.5Gbps时，差分电压水平为400mV，而共模电压水平仍然接近于1V。随着转换器速度与分辨率的提高，CML输出正在日益成为期望的驱动器类型，它提供的速度能跟上转换器所需要的技术。

    数字时序

    每种类型的数字输出驱动器都有需要密切关注的时序关系。由于CMOS和LVDS有多个数据输出，因此信号的布放路径要特别注意，以尽量减少失真。如果差异太大，则设计的接收器端就无法获得正确的时序。另外，还必须与数据输出一起布放和调整时钟信号。这个工作也需要特别仔细，在时钟输出与数据输出之间布放路径，以确保失真不大。

    CML中各数字输出之间的路径布放也需要注意。要管理的数据输出少了很多，因此工作也变得较容易，但设计者不能掉以轻心。此时，你不需要考虑数据输出与时钟输出之间的时序失真问题，因为时钟嵌入在了数据中。但是，需要特别注意接收器中的CDR(时钟数据恢复)电路。

    除了失真以外，设计者还必须仔细地察看CMOS和LVDS中的建立与保持时间， 包括在时钟变换沿以前，将数据输出驱动到适当的逻辑态，以及在时钟转换结束沿后，使逻辑态维持足够的长度。数据输出与时钟输出之间的失真会影响这个状况，因此关键是要维持良好的时序关系。

    LVDS的信号摆幅小于CMOS，并且它也支持差分信令。LVDS输出驱动器为很多输出端提供较小的信号，当做逻辑转换时，从电源拉出的电流也低于CMOS，这样在逻辑状态改变时不容易产生问题。而大批同时转换的CMOS驱动器可能会拉低电源电压，当为接收器驱动正确逻辑值时会产生问题。LVDS驱动器会保持一个恒定的电流水平，因此避免了这类问题。LVDS驱动器还能抵御共模噪声，因为它采用的是差分信令。

    CML驱动器具有与LVDS类似的优点。这些驱动器也有恒流水平，但与LVDS不同，它需要更少电流，因为数据串行化了。CML驱动器也提供对共模噪声的抑制能力，因为它们也采用差分信令。不过，LVDS和CML的缺点也正在于它们是恒流，所以，即使在较低的采样速率下，功耗仍会较大。对于较高速度和分辨率的转换器来说，LVDS或CML较CMOS的优点就在于显著减少了功耗和引脚数。

    转换器技术随着速度和分辨率的提高而不断进步，采用了数字输出驱动器，并逐步满足了传输数据的需求。CML输出作为串行数据传输转换器中的数字输出接口正在日益普及。不过，今天的设计仍然在使用CMOS和LVDS数字输出。你要使用的数字输出类型取决于自己的应用情况。

    对于采样速率小于200M采样/秒的转换器，CMOS仍然是一种适用的技术。当采样速度提高到200M采样/秒以上时，LVDS成为很多应用中的更实用选择。采用串行数据接口(如JESD204)的CML驱动器可以进一步提高效率，减小功耗和封装尺寸。
