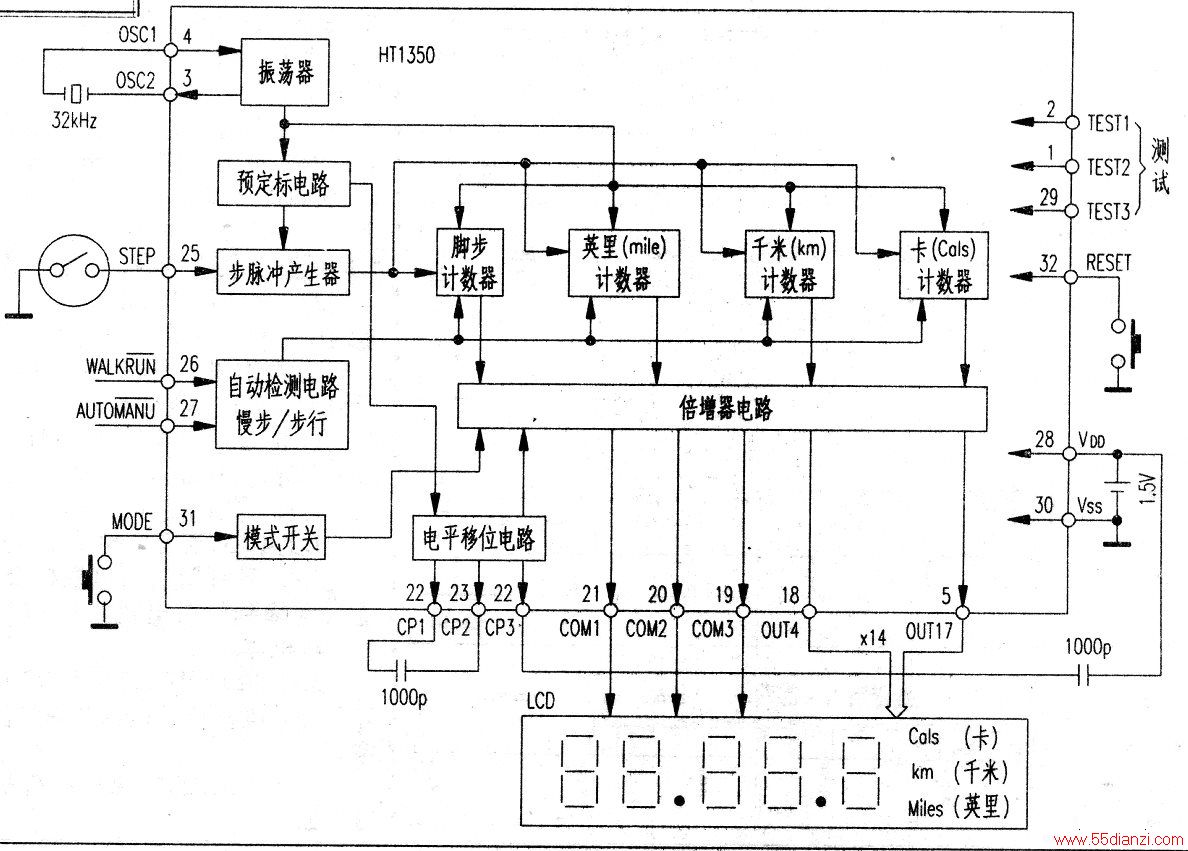

脚步计数器电路如下图所示，采有了HOLTEK公司生产的HT1350脚步计数器单片lC。HT1350采用32脚封装，内置振荡器、脚步脉冲产生器、脚步步数／千米(km)/英里(mile)/卡(cals)计数器和LCD倍压驱动器等，其工作电压（VDD）仅1.5V，工作电流(IDD)≤3μA，待机电流(ISTB)≤1μA；振荡器频率fosc=32kHz。
脚步计数器主要用作自动计算跑步（或赛跑）者的步数，在LCD上显示出全部路程（千米／英里）以及消耗的热量（卡）。IC25脚(STEP)上连接弹动(spring)开关作为传感器，与脚步的上、下运动相对应，其开／关(on/off)状态驱使IC接通／关闭，通过计算脚步开关闭合的总次数，可转换成千米／英里或卡。
HT1350能够自动把正常行进和缓步行走区分开来。当32脚(RESET)上的复位开关被挤压时，LCD的输出是繁忙的。若在0.5秒以后跑步者仍然停止前进并站立不动，脚步计数器将开始在0上计数。在计数器停止计数之后，模式(MODE)开关将使LCD依次显示步数→英里→千米→卡。
