智能电机转速计数器
点击数:7838 次 录入时间:03-04 11:59:32 整理:http://www.55dianzi.com 计数-倍频分频电路

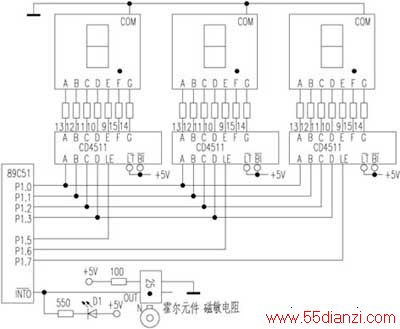

CD4511是BCD—七段LED锁存/译码/驱动器。当LE为低电平时,将加在A、B、C、D
端的数据译成段驱动信号,经限流电阻送到数码管的段控制线上。当LE为高电平时,驱动信号被锁存在CD4511的输出端,实现静态显示。因CD4511输出为高电平有效,故选用共阴极数码管。D1为工作指示灯,供调试用。
本电路的调试分软件和硬件两部分。建议先检查传感器是否工作,这可从D1的显示看出。LED显示就要借助软件了。本文附有调试程序ts.Asm。单步执行该程序,如果数码管显示的不是789,那么硬件一定有问题,请仔细检查。当确信硬件无误后,便可录入main.Asm程序,仿真调试通过后,将程序写入AT89C51中,电路设计就完成了。
本系统能在0~999转/s范围内对电机转动进行正确计数,满足了生产的需要。将电路稍加改动,还可以扩展为脉冲频率计等。
