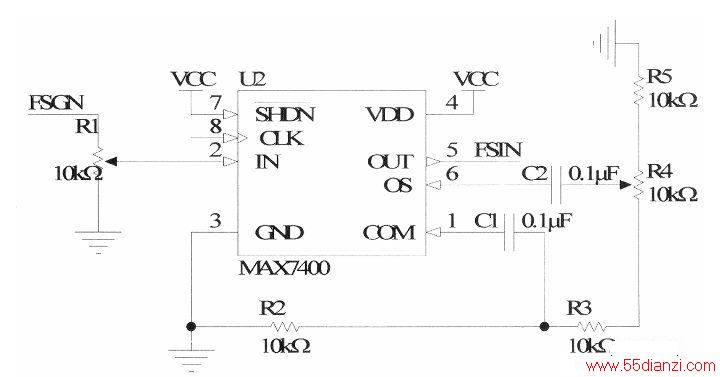

此电路需要完成1Hz正弦波和方波的输出，同时将频率显示在LED数码管上，滤波电路原理图如下图所示。

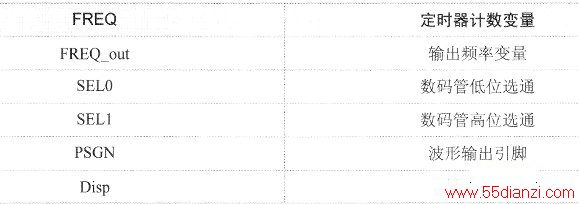

由单片机产生1Hz的方波，按键SWO选通系统输出方波和正弦波，按键SW1选通系统的频率加1，此步是对于低频信号设计，用数码管显示当前的频率。程序中的变量和功能如下表所示。

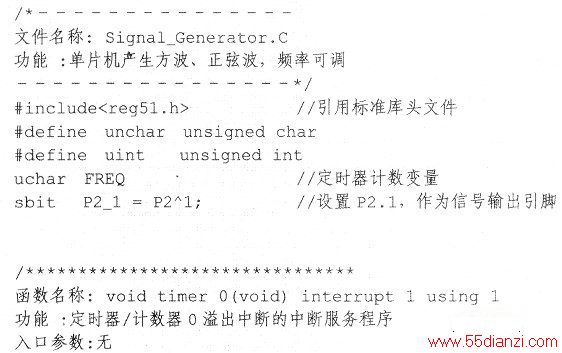

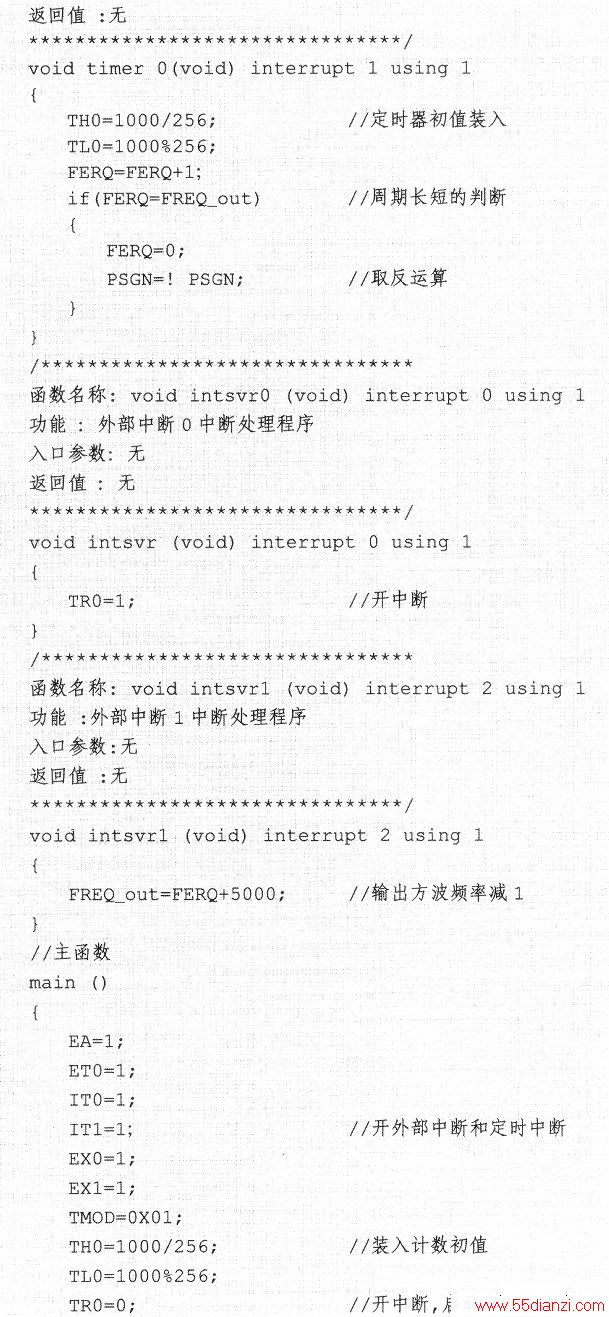

下面是详细程序代码，用来产生固定频率的方波信号。
本实例主要介绍了一种基于单片机的低频信号发生器的实现方式和相关参考程序，低频信号发生器在科学技术领域和工程实践中有很重要的用途，给出的设计方案可以完成输出正弦波、方波、三角波，输出波形可以由按键来控制选择，频率范围在1Hz～80Hz，每隔1Hz可调。
