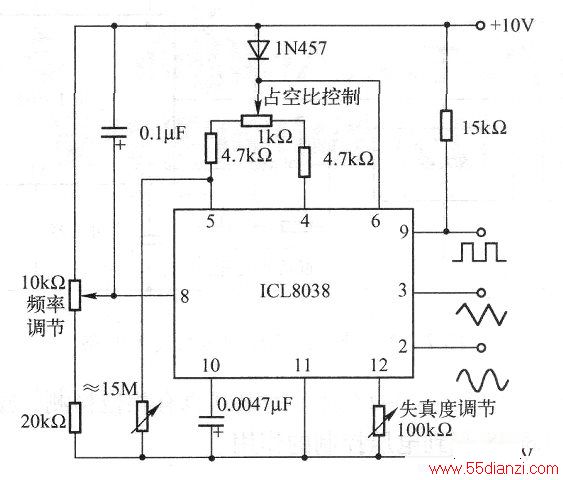

我们将扫频电压变成一个可以调节的电压值，ICL8038就可以构成利用改变引脚8的电压实现输出信号频率改变的函数发生电路。下图所示为一个20Hz-20kHz的函数发生电路。
通过调节lOkQ电位器的中心抽头电压，可以获得相应频率的输出信号。按照图中所给的参数可以得到20Hz~20kHz的正弦波、三角波、方波输出信号。
