外接有源晶体振荡器的输出送给2个AD9833作为主频时钟，DSP的SPI口采用主动工作方式，即用SPISIMO口发送数据，为了与AD9833的时序相配合，DSP的接口时钟（SPICLK信号）方式选择有延时的下降沿，IOPC3和IOPC5作为电路选通信号，IOPC3为低电平时U2被选通，此时对U1写数据无效；同理，IOPC53为低电平时U1被选通，此时对U2写数据无效。
5.2 软件程序

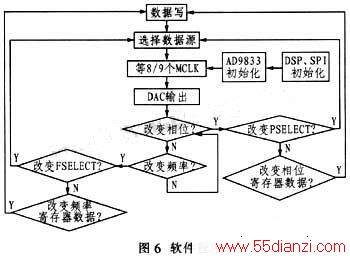

图6示出了AD9833的软件流程。
无论是写控制寄存器、频率寄存器还是相位寄存器、在写数据之前都需要把选通信号置为有效状态，这样写入的数据才会有效，否则无效。在DSP发送完1个数据字后将产生SPI中断请求，本设计中未使用中断方式，而且通过查询中断标志来跳出，并虚读DSP的接收缓冲器清除中断标志。
