如图所示为低功耗文氏电桥振荡电路。该电路的特点是，在驱动低阻抗负载和大容性负载时，失真小。电路中使用的运算放大器可以驱动8～10Ω的负载，在10Ω负载上可以提供2～4V峰峰值的输出电压，频率从1Hz到100kHz，失真度小于0.5％。自动增益控制是由灯泡L实现，因为灯泡的电阻随输出电压的变化而变化。电阻R3构成负反馈回路，以确定输出信号幅度。电容C1和C2、电阻R1和R2构成正反馈。如果电阻R1和放大器的输入阻抗相等，R2=R1/2，C1=C2，则振荡频率为；
f0=1/2πR1C1
C3为高频补偿电容。

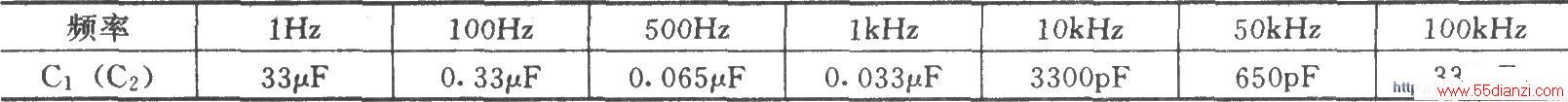

下表列出了频率和电容量C1(C2)的关系。
