经过多位高工的研讨，本微波实训平台设计的滤波器主要是针对前级的天线而来的，即要实现最后的级联。所以有必要阐述下前级的天线的具体规格：
设计的天线是在2.36GHz附近工作，而我在这里设计的滤波器目的是针对移动通信设计，所要求带宽较窄，令带宽在50MHz左右，符合天线能提供的范围。滤波器使用的基板参数还是&epSILon;γ=9.6,H=1.27mm,此时基板上传输线的阻抗50W.
根据实训教学的需要及制作成本等因素，确定如下参数：
中心频率f0=2.36GHz;带宽为Δ f = 5 0 M H z ~ 7 0 M H z ( 计算按50MHz);带内插损Lp≤3dB;带内驻波ρ≤2;带外抑制在f0±0.05GHz处Ls≥20dB;体积要求V≤20×30×100(mm3)输入输出方式SMB.
参考上述的指标，采用交指线滤波器设计。滤波器设计过程中，首先利用等效电路法给出滤波器抽头单元和内部结构的初值，利用HFSS仿真软件对抽头单元进行精确分析，并进行滤波器结构性的建模，然后结合ADS,利用Passive circuit DG-fiLTErs模型中的interdigita进行曲线仿真。
滤波器的阶数取为n=7,带内取0.01dB切比雪夫等波纹设计，谐振杆的长度取为λ0/4略短些，设计中，采用了矩形杆结构，下面将矩形杆结构的最终参数值列十表5-4中，并给出了矩形杆仿真结果。

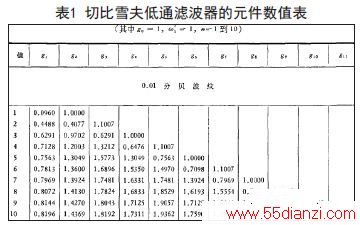

则低通原型元件值查表(见表1)可得g 0= g 8= 1;g 1= g 7= 0 . 7 9 6 9;g 2= g 6=1.3924;g3=g5=1.7481;g4=1.6331; 1 '= 1ω .
利用等效电路分析方法可以给出抽头线的设计初值，但是只能给出抽头线距离谐振器接地端的长度，即ι=3.3mm,抽头结构滤波器的设计中抽头线高度和抽头线到第一谐振器的长度S01对整体性能影响都比较大，利用有载品质因数的参数提取方法所得到的结果会更准确些。

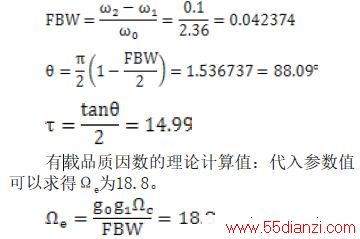

根据交指型滤波器的公式和滤波器带宽FBW的要求，计算相关参数：
经过计算，矩形杆结构尺寸如表2所示：
其中，W为矩形杆的宽度，Si,j+1为杆间的边缘距离，Pi为谐振杆的高度(略小λ/4,l为抽头线距短路端的长，S01为第一谐振杆距边缘的长度，t和h分别是谐振杆和腔体的厚度，而且腔体总高为35mm.

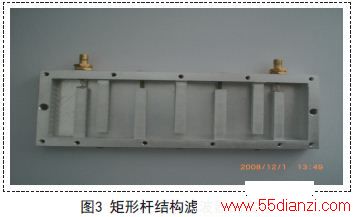

图3和图4分别给出矩形杆结构的滤波器的实物照片和测试结果。
在调试中也采用了螺钉调整频率和带宽。
从测试结果可以看出，通带性能较好，插损小于3.0dB,驻波系数在20dB左右，都满足了滤波器的设计要求。
