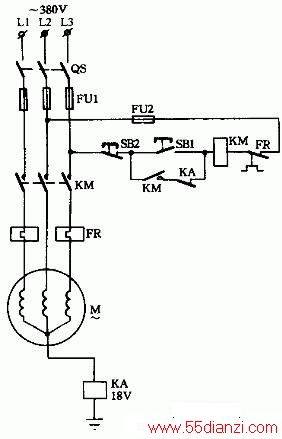

因星形接法电动机的中性点对地电压为零,在此点与地之间接一个18V的继电器,即可起到电动机的断相保护作用(见下图)。这是因为当电动机某一相断电时,会造成电动机的中性点电位偏移,与地零电位点存在电位差,从而使继电器吸合,断开接触器主回路,使电动机停转,保护电动机不被烧坏。此方法简单可行,是一种较老式的保护方法。
