通讯电子设备保护电路(一)

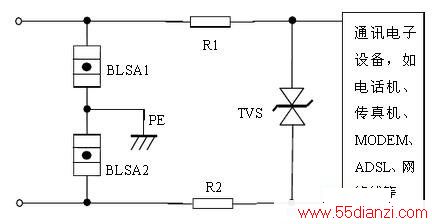

  电路如下图所示：

　　说明：
　　
　　①在埋地电缆引入或其它浪涌电流较小的场合使用。
　　
　　②BLSA1、BLSA2用YA-301型或YS-301型玻璃放电管。
　　
　　③TVS管用P6KE220CA型。如果传输线上没有振铃信号，TVS管可用P6KE68CA型。
　　
　　④R1、R2可以用普通金属氧化膜电阻（3.6～5.1Ω），也可以用冷态电阻相当的正温度系数热敏电阻（如：自恢复保险丝：LP60-010/030，LB180（U））。
