CAN收发器电气保护电路

CAN收发器电气保护电路

点击数:7716 次   录入时间:03-04 11:51:55   整理:http://www.55dianzi.com   保护电路

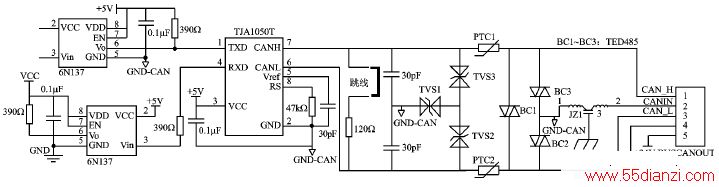

  第二种措施是在总线上增加保护器件。当发生雷击或其他强烈干扰时,巨大的能量如果来不及泄放,就会损坏收发器。为了防止干扰对收发器的损坏,增加了防雷管和TVS作总线保护。当受到雷击时,并接在总线上的防雷管能将能量泄放掉。但是一般情况下,防雷管的反应速度慢,钳位电压高(约为800 V),因此本设计中,在防雷管后增加了TVS和PTC电阻。TVS能够将总线的压差钳制在6.8 V以下,这样当受到干扰时,TVS能较快地起到保护作用;而PTC电阻能保护收发器免受过流的冲击。在CAN H和CAN L与地之间各自接一个30 pF的小电容,可以起到滤除总线上的高频干扰和防电磁辐射的作用。CAN收发器电气保护原理如图所示。

CAN收发器电气保护电路图
