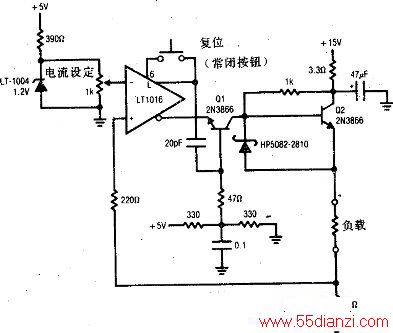

本电路能在负载中的电流超过预定值之后的12ns内关断这一电流。在正常情况下，10Q分流电阻两端的压降低于LT1016反向输入端的电位。这就使Q1保持截止状态，Q2导通，从而驱动负载。出现过载时，流过这--10Q检测电阻器的电流开始增大。在这一电流超过预定值时，LT1016的输出翻转，为Q1提供理想的导通驱动电压，并使Q2在5ns内截止。从出现过大负载电流至完全终止供电的延时仅仅12ns。一旦本电路被触发，来自LT1016非反相输出端的反馈使LT1016保持其闩锁的状态。负载故障被排除之后，可用按钮开关使本电路复位。
