电话机、传真机保护电路
点击数:7832 次 录入时间:03-04 11:42:34 整理:http://www.55dianzi.com 保护电路

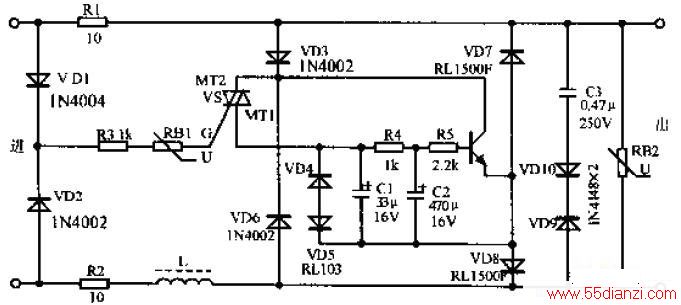

由于外线常出现瞬间高压致电话机、传真机等损坏。针对这种情况,本保护电路,可有效地防止雷击、线路意外过压而对电话机、传真机设备造成破坏。该电路对电话机、传真机的工作完全没有影响。三极管VD为9013、β=65-115;双向晶闸管VS为SAC616;电阻器为RJ型,标称为功率均为0.25-0.5W。
