家用电器防漏电触电保护装置

　　结果出现了两种危险接法。一种是将三极插头改为两极插头，使接地端子失去作用。另一种是将接地线进行接地保护或进行接零保护（在同一台变压器或同一段母线供电的线路中，往往既有接地保护又有接零保护），结果家用电器的接地线不但没有起到防触电的作用，某些情况下反而成了诱发事故的导火索。

　　目前，我国遍布城乡的低压配电网是采用中性点直接接地的380V／220V三相四线制系统。

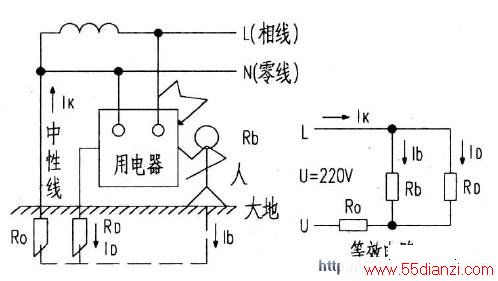

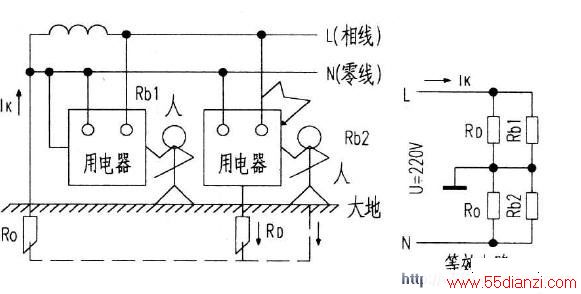

　　在这种电力供电系统中，家用电器的外壳应采用接零保护，而不能采用接地保护，也不能将接地和接零两种不同的接地工作制同时使用（接地保护如上图；接地接零混合保护接法如中图；接零保护如右图）。

　　1.由上图、中图计算可知：若变压器中性点接地电阻R0和电器的接地电阻RD均为40，人体电阻Rb取1700Ω。当绝缘损坏时，漏电使人体承受的电压Ub及中性点上电压Un为：

　　Ub=UN≈U／（R0+RD）×RD=220／（4+4）×4≈110V；漏电使人体承受的电流为：

　　Ib=Ub／Rb=110／1700≈65mA。

　　由计算可以看出：采用上面两种接法时，若出现漏电故障，在开关保护装置动作前，不仅电器本身的外壳上电压可达110V，而且变压器低压侧中性点的对地电压也可达到110V，即直接造成接零保护的电器外壳带电，将很不安全。因此，在三相四线制电力系统中的家用电器应采用接零保护。

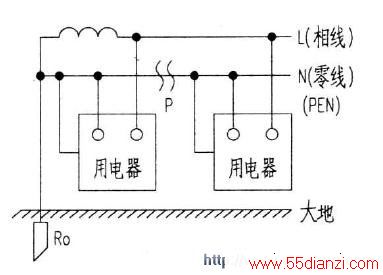

　　2.接零保护如右图所示。这种保护也有其不足之处，即：一旦出现零线断路或接触不良（如图中的P点），断线点P后面只要有一台电器的开关接通，那么P点后面的零线上便具有相电位。

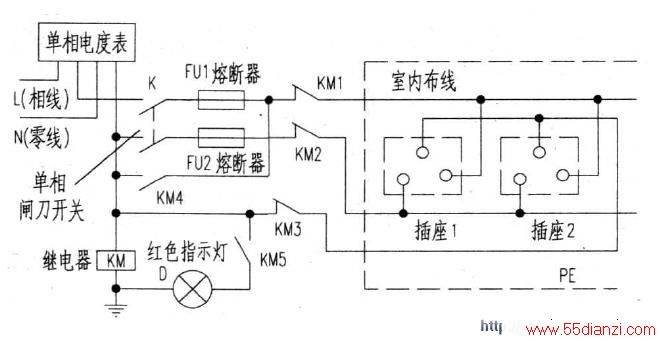

　　怎样使防触电装置做到可靠、安全，近年来出现了很多保护措施。如：漏电保护器保护、等电位连接、不导电环境、电器隔离、均化地面电位分布等防护技术。但各种保护都有利有弊，比如漏电保护器保护，由于工作在较大的供电网络中，累加的泄漏电流较大，往往会发生频繁的误动作和拒动，有时也会出现用户过度相信漏电保护器而出现触电事故。为此，笔者设计了一种经济、安全可靠的防触电保护装置（见下图）。

　　该装置需在用户室内用三芯线布线：一根火线；一根零线；一根接在接地极上的专用零线（直接接在电度表上），且在其上面安装一只灵敏继电器，将继电器的另一端用专线接到对接地电阻要求不很高的地线上。只要用户在使用家用电器时，若出现漏电现象，这种装置会自动切断电源，并以红色指示灯报警。

　　该装置的工作原理及在使用过程中出现的几种情况：

　　（1）当进户线的零线发生断路时，室内零线就会出现高电位。电流由零线经过继电器（KM）线圈入地，则线圈通电衔铁吸合，其常闭触点KM1、KM2、KM3断开，将通往室内的电源切断（KM4常开触点闭合，连通火线使继电器持续得电，KM5常开触点闭合），红色指示灯亮报警。
　　
　　（2）当用户室内的零线发生断路时，同时出现电器基本绝缘损坏时，此时因采用了专用零线，火线通过电器外壳、专用零线形成闭合回路，产生大电流而烧坏保险丝FU1，避免触电事故的发生。

　　（3）当进户线的相、零线发生接错现象时，室内零线变为高电位，继电器线圈通电吸合，其常闭触点KM1、KN2、KN3切断电源及专用零线，KM4闭合（短路烧断保险丝FU1），KN5闭合，红色指示灯亮报警。

　　（4）机壳一旦碰上火线，通过专用零线同样形成闭合回路，造成短路而烧毁保险丝FU1。

　　（5）当机壳漏电时，漏电流会通过专用零线流出，使机壳电位与零线等电位（为零）。
